光耦合器（opticalcoupler equipment，OCEP）亦稱光電隔離器或光電耦合器，簡稱光耦。它是把發光器件（如發光二極體）和光敏器件（如光敏三極管）組裝在一起，通過光線實現耦合構成電—光和光—電的轉換器件，從而起到輸入、輸出、隔離的作用。

光耦是一種電子元器件，用于隔離輸入與輸出，使得兩個不同的電路之間可以進行光電轉換。

光耦是隔離傳輸器件，原邊給定信號，副邊回路就會輸出經過隔離的信號。

光耦工作原理

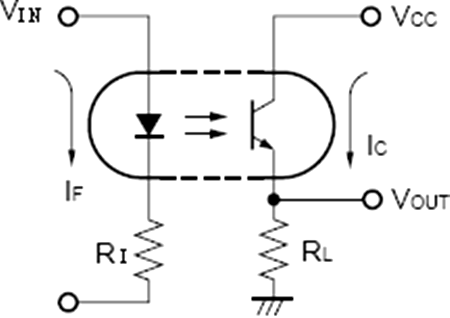

以下圖說明光耦的工作：

原邊輸入信號 Vin，施加到原邊的發光二極管和 Ri 上產生光耦的輸入電流 If，If 驅動發光二極管，使得副邊的光敏三極管導通，回路VCC、RL 產生 Ic,Ic 經過 RL 產生Vout，達到傳遞信號的目的。原邊副邊直接的驅動關聯是CTR（電流傳輸比），要滿足 Ic≤If*CTR。

光耦參數

輸入特性：

1. 正向工作電壓Vf（Forward Voltage）

Vf是指在給定的工作電流下，LED本身的壓降。常見的小功率LED通常以If=20mA來測試正向工作電壓，當然不同的LED，測試條件和測試結果也會不一樣。

2. 反向電壓Vr（Reverse Voltage ）

是指LED所能承受的最大反向電壓，超過此反向電壓，可能會損壞LED.在使用交流脈沖驅動LED時，要特別注意不要超過反向電壓。

3. 反向電流Ir（Reverse Current）

通常指在最大反向電壓情況下，流過LED的反向電流。

4. 允許功耗Pd（Maximum Power DissipaTIon）

LED所能承受的最大功耗值。超過此功耗，可能會損壞LED.

5. 中心波長λp（Peak Wave Length）

是指LED所發出光的中心波長值。波長直接決定光的顏色，對于雙色或多色LED，會有幾個不同的中心波長值。

6. 正向工作電流If（Forward Current）

If是指LED正常發光時所流過的正向電流值。不同的LED，其允許流過的最大電流也會不一樣。

7. 正向脈沖工作電流Ifp（Peak Forward Current）

Ifp是指流過LED的正向脈沖電流值。為保證壽命，通常會采用脈沖形式來驅動LED，通常LED規格書中給中的Ifp是以0.1ms脈沖寬度，占空比為1/10的脈沖電流來計算的。

輸出特性：

1. 集電極電流Ic（Collector Current）

光敏三極管集電極所流過的電流，通常表示其最大值。

2. 集電極-發射極電壓Vceo（C-E Voltage）

集電極-發射極所能承受的電壓。

3. 發射極-集電極電壓Veco（E-C Voltage）

發射極-集電極所能承受的電壓

4. 反向截止電流Iceo

5. C-E飽和電壓Vce（sat）（C-E SaturaTIon Voltage）

光耦的工作特性

以輸入端工作電流（IF）為例，當輸入端電流小于某一值時，光耦處于失效狀態；當輸入端電流大于這個值時，輸出端會有明顯的光電轉換效果。

另外，光耦的最大持續工作電流（IFSM）與輸出端最大電流（ICmax）也是非常重要的參數，通常需要根據具體的使用場景來選擇光耦的型號。

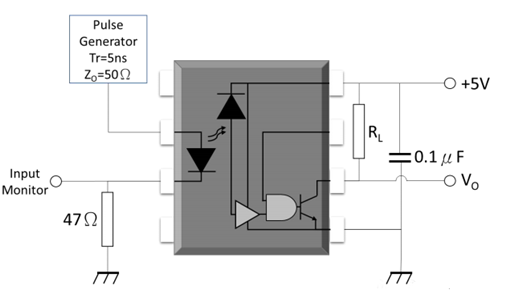

光耦典型應用電路圖
