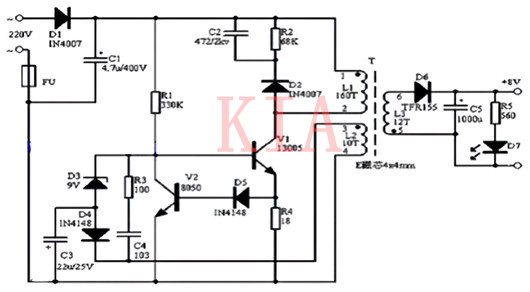

12v開關電源電路圖

1、市電經D1整流及C1濾波后得到約300V的直流電壓加在變壓器的①腳(L1的上端)，同時此電壓經R1給V1加上偏置后后使其微微導通，有電流流過L1，同時反饋線圈L2的上端(變壓器的③腳)形成正電壓，

此電壓經C4、R3反饋給V1，使其更導通，乃至飽和，最后隨反饋電流的減小，V1迅速退出飽和并截止，如此循環形成振蕩，在次級線圈L3上感應出所需的輸出電壓。

2、L2是反饋線圈，同時也與D4、D3、C3一起組成穩壓電路。

當線圈L3經D6整流后在C5上的電壓升高后，同時也表現為L2經D4整流后在C3負極上的電壓更低，當低至約為穩壓管D3(9V)的穩壓值時D3導通，使V1有基極短路到地，關斷V1，最終使輸出電壓降低。

3、電路中R4、D5、V2組成過流保護電路。當某些原因引起V1的工作電流大太時，R4上產生的電壓互感器經D5加至V2基極，V2導通，V1基極電壓下降，使V1電流減小。

D3的穩壓值理論為9V+0.5~0.7V，在實際應用時，若要改變輸出電壓，只要更換不同穩壓值的D3即可，穩壓值越小，輸出電壓越低，反之則越高。

12v開關電源原理分析

該開關電源屬于小功率開關電源，輸入220V交流市電，輸出12V直流電，最大輸出電流1.3A,主要應用于小型設備的供電，比如樓宇監控設備等。其電原理圖如圖1所示。

其控制核心器件為脈寬調制集成電路TL3843P(內含振蕩器、脈寬調制比較器、邏輯控制器，具有過流、欠壓等保護控制功能，最高工作頻率可達500MHz.啟動電流僅需ImA)。

各引腳功能如下：

(1)腳是內部誤差放大器的輸出端，通常與(2)腳之間有反饋網絡，確定誤差放大器的增益。

(2)腳是反饋電壓輸入端，作為內部誤差放大器的反相輸入端，與同相輸入端的基準電壓(+2.5V)進行比較，產生誤差控制電壓，控制脈沖寬度。

(3)腳過流檢測輸入端，當接入的電壓高于1V時，禁止驅動脈沖的輸出。

(4)腳為RT/RC定時電阻和電容的公共接入端，用于產生鋸齒振蕩波。

(5)腳為接地端。

(6)腳為脈寬可調脈沖輸出端。

(7)腳為工作電壓輸入端(10V＞Vi≤30V)。

(8)腳為內部基準電壓(VREF=5v)輸出端。

12v開關電源電路維修

1、12v開關電源保險燒或炸

主要檢查300V上的大濾波電容、整流橋各二極管及開關管等部位，抗干擾電路出問題也會導致保險燒、發黑。需要注意的是：因開關管擊穿導致保險燒一般會把電流檢測電阻和電源控制芯片燒壞。負溫度系數熱敏電阻也很容易和保險一起被燒壞。

2、12v開關電源無輸出，保險管正常

這種現象說明開關電源未工作或進入了保護狀態。首先要測量電源控制芯片的啟動腳是否有啟動電壓，若無啟動電壓或者啟動電壓太低，則要檢查啟動電阻和啟動腳外接的元件是否漏電，此時如電源控制芯片正常，則經上述檢查可以迅速查到故障。

若有啟動電壓，則測量控制芯片的輸出端在開機瞬間是否有高、低電平的跳變，若無跳變，說明控制芯片壞、外圍振蕩電路元件或保護電路有問題，可先代換控制芯片，再檢查外圍元件;若有跳變，一般為開關管不良或損壞。

3、12v開關電源有輸出電壓，但輸出電壓過高

這種故障一般來自于穩壓取樣和穩壓控制電路。在直流輸出、取樣電阻、誤差取樣放大器如TL431、光耦、電源控制芯片等電路共同構成一個閉合的控制環路，任何一處出問題就會導致輸出電壓升高。

4、12v開關電源輸出電壓過低

除穩壓控制電路會引起輸出電壓低，還有下面一些原因也會引起輸出電壓低：

a. 開關電源負載有短路故障(特別是DC/DC變換器短路或性能不良等)，此時，應該斷開開關電源電路的所有負載，以區分是開關電源電路還是負載電路有故障。若斷開負載電路電壓輸出正常，說明是負載過重;或仍不正常說明開關電源電路有故障。

b. 輸出電壓端整流二極管、濾波電容失效等，可以通過代換法進行判斷。

c. 開關管的性能下降，必然導致開關管不能正常導通，使電源的內阻增加，帶負載能力下降。

d. 開關變壓器不良，不但造成輸出電壓下降，還會造成開關管激勵不足從而屢損開關管

e. 300V濾波電容不良，造成電源帶負載能力差，一接負載輸出電壓便會下降。
