大功率開關電源原理是通過電路控制開關使用高速導通和截止。開關電源電路將直流電轉換成高頻交流電，然后將其提供給變壓器以進行電壓變換，以產生所需的一組電壓或電壓組。
1、交流電源輸入經整流濾波成直流;
2、通過高頻PWM（脈沖寬度調制）信號控制開關管，將那個直流加到開關變壓器初級上;
3、開關變壓器次級感應出高頻電壓，經整流濾波供給負載;
4、輸出部分通過一定的電路反饋給控制電路，控制PWM占空比，以達到穩定輸出的目的、
5、交流電源輸入時一般要經過厄流圈一類的東西，過濾掉電網上的干擾，同時也過濾掉電源對電網的干擾;
6、在功率相同時，開關頻率越高，開關變壓器的體積就越小，但對開關管的要求就越高;
7、開關變壓器的次級可以有多個繞組或一個繞組有多個抽頭，以得到需要的輸出;
8、一般還應該增加一些保護電路，比如空載、短路等保護，否則可能會燒毀開關電源。

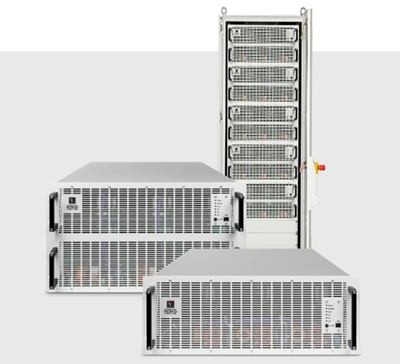

大功率電源由主功率電路、PWM控制電路、單片機控制電路、輔助電源四大部份組成。
主功率電路
沖擊電流限幅：限制接通電源瞬間輸入側的沖擊電流。
輸入濾波器：其作用是過濾電網存在的雜波及阻礙本機產生的雜波反饋回電網。
整流與濾波：將電網交流電源直接整流為較平滑的直流電。
逆變：將整流后的直流電變為高頻交流電，這是高頻開關電源的核心部分。
輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。
PWM控制電路
一方面從輸出端取樣，與設定值進行比較，然后去控制逆變器，改變其脈寬或脈頻，使輸出穩定，另一方面，根據測試電路提供的數據，經保護電路鑒別，提供控制電路對電源進行各種保護措施。
單片機控制電路
單片機使用ADC對輸出電壓電流采樣，并通過DAC輸出控制輸出電壓電流的變化，并對整個電源運行狀態進行監控，并負責與電腦連續。
輔助電源
實現電源的軟件（遠程）啟動，為保護電路和控制電路（PWM等芯片），單片機工作供電。
