鋰電池充電電路,電路圖設計-KIA MOS管
信息來源：本站 日期：2023-08-21
根據鋰電池的結構特性，最高充電終止電壓應為4.2V，不能過充，否則會因正極的鋰離子拿走太多，而使電池報廢。其充放電要求較高，可采用專用的恒流、恒壓充電器進行充電。通常恒流充電至4.2V/節后轉入恒壓充電，當恒壓充電電流降至100mA以內時，應停止充電。
充電電流（mA）=0.1～1.5倍
電池容量（如1350mAh的電池，其充電電流可控制在135～2025mA之間）。常規充電電流可選擇在0.5倍電池容量左右，充電時間約為2～3小時。
3.7v鋰電池充電電路圖

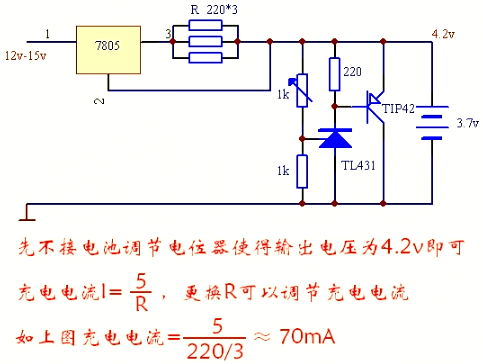

電池是3.7v720mAh的，充電電路原理圖如下，恒流、限壓充電方式。

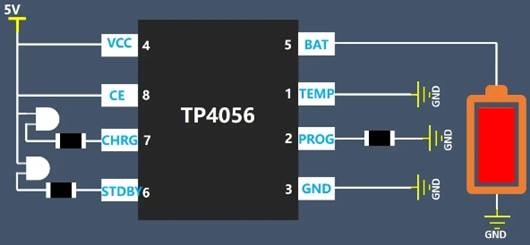

首先我們需要一個鋰電池的充電管理芯片，下面是TP4056給單節鋰電池充電的完整電路。
TP4056的充電過程：
當芯片電源電壓小于3.6V時。芯片處于一個關斷模式，這時兩個LED都是熄滅的；
當芯片電壓大于3.6V，電池電壓小于2.9V時，芯片處于一個預充電的模式，充電電流只有我們前面設置的充電電流的十分之一，這時充電LED燈是亮的；
當電池電壓大于2.9V時，芯片處于一個恒流充電模式，充電電流就是我們前面通過PROG引腳電阻設置的電流，
如果從關斷模式出來，電池電壓大于2.9V，芯片會直接進入恒流充電模式
隨著充電，電池電壓慢慢升高，當電池電壓等于浮充電壓4.2V時，芯片會進入一個恒壓充電模式，充電電壓等于4.2V；
當充電電流小于前面設置的恒流充電電流的十分之一時，這時本次充電周期結束。充電完成指示燈亮，充電指示燈滅。
如果芯片檢測到電池電壓小于4.1V，芯片又會進入恒流模式給電池充電。
