?m7二極管參數，整流二極管M7解析-KIA MOS管
信息來源：本站 日期：2023-08-07
M7是一種硅整流二極管，硅整流二極管是一種用于將交流電轉變為直流電的半導體器件。整流二極管可用半導體鍺或硅等材料制造，單向導電性、高擊穿電壓、低反向漏電流、高溫性能良好，主要用于各種電源整流電路。
M1-M7二極管，封裝形式SMA（DO-214AC），具體型號有：M1、M2、M3、M4、M5、M6、M7，對應的反向重復峰值電壓分別是50V、100V、200V、400V、600V、800V、1000V。
m7二極管，其尺寸都是46MIL，是一小電流、貼片二極管。M7的浪涌電流Ifsm為30A，漏電流(Ir)為5uA，其工作時耐溫度范圍為-55~150攝氏度。M7采用GPP芯片材質，里面有1顆芯片組成。M7的電性參數是：正向電流(Io)為1A，反向耐壓為1000V，正向電壓(VF)為1.1V，其中有2條引線。
m7二極管參數
型號：M7
封裝：SMA
特性：小電流、貼片
電性參數：1A 1000V
芯片材質：GPP
正向電流(Io)：1A
芯片個數：1
正向電壓(VF)：1.1V
芯片尺寸：46 MIL
浪涌電流Ifsm：30A
漏電流(Ir)：5ua
工作溫度：-55~+150℃
引線數量：2

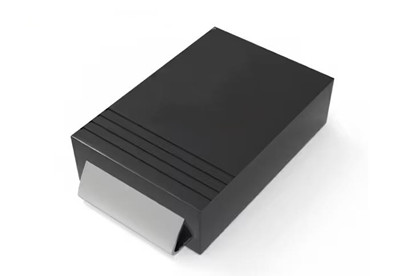

M7二極管，本體長度為4.6mm，加引腳長度為5.28mm，寬度為5.4mm，高度為4.62mm，腳寬度為1.6mm。M7用于表面貼裝應用，有低反向泄漏、內置應變消除裝置，非常適合自動放置、高正向浪涌電流能力等特性。
特點是：
擴散結，低反向漏電流；
高電流能力和低正向壓降；
浪涌過載額定值到30A峰值；
符合ROHS指令要求。
判斷M7貼片二極管的好壞?
這取決于在二極管M7兩段測量的電阻。如果正向電阻很小，反向電阻很大，則說明異常。正常的M7二極管正向導通，反向截止。
m7二極管適用于LED照明關聯產品，電源產品，日用家電，電腦用邊辦公產品，大型工業設備控制器，網絡設備，通訊產品，數碼產品，汽車電子，安防監控系統以及其他領域。
