輸入偏置電流會流過外面的電阻網絡，從而轉化成運放的失調電壓，再經運放話后就到了運入的輸出端，造成了運放的輸入誤差。
這也就說明了，在放大電路中，為什么要在運放的同相輸入端連一個電阻再接地的原因，并且這個電阻要等于反向輸入端的電阻和反饋電阻并聯后的值。
這就是為了使兩個輸入端偏置電流流過電阻時，形成的電壓值相等，從而使它們引入的失調電壓為 0。看下面一組圖容易理解一些。
圖 運放的輸入偏置電流和輸入失調電流對電路的影響

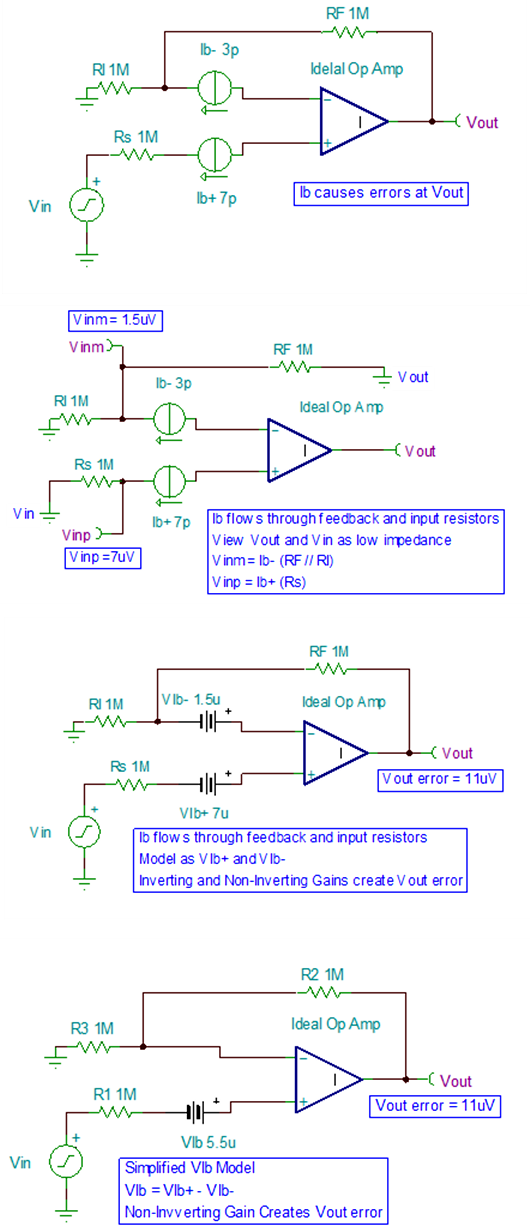

圖逐步分析了輸入偏置電流造成的放大誤差：
（1）這個電路只是用作舉例分析，因此選的電阻值都非常大，這是為了方便計算。因此并沒有設定同相端電阻阻值等于反相端兩顆電阻的并聯值。
（2）11uV 是由同相端輸入失電壓 5.5uV 乘以同相端增益(1+R2/R3)=2 得到的，這個電壓會經增益網絡放大的。
（3）是的，通常一些資料或書籍中會建議同相端電阻阻值=反相端兩顆電阻的并聯值（R2//R3），就是這個原因，但通常 Ib+與 Ib 會有略小的差別，并且是不確定的，因此難以完全消除。但如果電路中選的反饋網電阻非常小，并且失調電流也非常小的話，影響會變的非常小。
再有一點，對于微小電流檢測的電路，一般為跨阻放大電路，如光電二極管的探測電路，一般有用光信號都比較微弱，轉化的光電源信號更微弱，常常為 nA 級甚于 pA 級。
這個電路的本意是想讓光電流向反饋電阻流動從而在放大電路輸出端產生出電壓。如果選用的運放的輸入偏置電流過大，這個微弱的光電流會有一部分流入到運放的輸入端，而達不到預設的 I/V 線性轉化。
例如，光電接收管產生了 500nA 的電流，用運放流轉壓時，假設運放的偏置電流是 200nA，那么在實際中就會有 300nA 的電流流過那個流轉壓的電阻，另外 200nA 就進入到運放里面，為了使運放工作在線性區而提供 bipolar 的基極電流了。

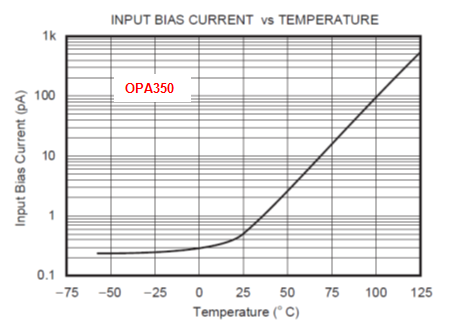

還需要注意的一點時，許多運放的輸入失調電流會隨著溫度的變化而變化，如下圖所示 OPAl350 的輸入失調電流會在高于 25 度時快速的升高。在 100 度時的輸入偏置電流是 25 度時的幾百倍。如果設計的系統是在很寬的溫度范圍內工作，這一因素不得不考慮。
