PN結加正向電壓時，可以有較大的正向擴散電流，即呈現低電阻，我們稱PN結導通；PN結加反向電壓時，只有很小的反向漂移電流，呈現高電阻，我們稱PN結截止。這就是PN結的單向導電性。
1、PN結外加正向電壓

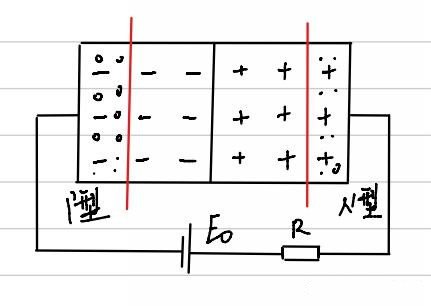

如下圖所示：
這里簡畫，“+”和“-”就分別代表正負離子了。
正向電壓：“+”結P區，“-”結N區。
我們又叫它“PN結正偏”，顯而易見，此時外電場和內電場相反，PN結的平衡狀態極易打破。
原理：在外電場的推動下，P區的多子“空穴”開始向N區移動，與“負離子”中和；N區的多子“自由電子”向P區移動，與“正離子”中和，導致這內電場里的電荷都被中和掉了，那自然內電場電勢下降。
這里補充一個知識點：
擴散電流：多子擴散運動形成的電流；
漂移電流：少子漂移運動形成的電流。
在這里，擴散大于漂移，所以PN結擴散電流大于漂移電流，那么擴散電流就成為了電流的主導力量，我們叫它“正向電流”。
外加電場增大時，內電場減弱，正向電流也增大，正常導通時，從P端向N端看去，是有壓降的，就是沒加電場時的內電場電壓。而且外電場電壓稍微變化一點，正向電流都會有顯著的變化，可見正偏時，PN結的可以看做是一個很小的電阻，再加上已知的恒定電壓壓降。
2、PN結外加反向電壓

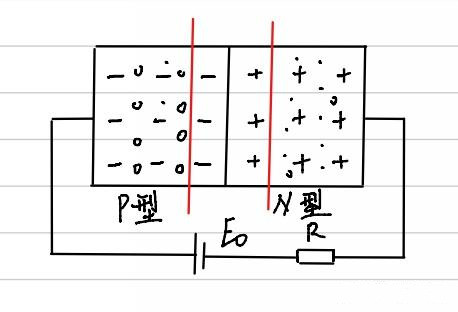

如下圖所示：

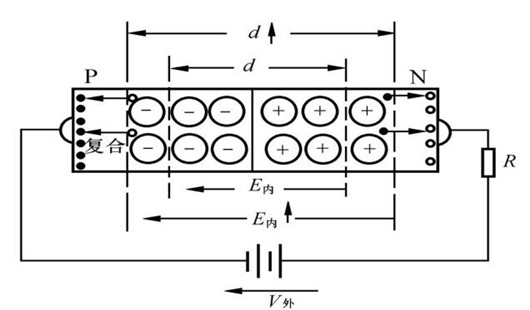

和正偏都相反，這里叫“PN結反偏”。
外加反偏電場，不同的在于，P、N區的多子都遠離內電場的電荷區，導致，負離子、正離子都變多了，寬度也變大了。
少子漂移比多子擴散強，此時PN結內電流變成了漂移電流為主導，我們稱“反向電流”。因為少子是“本征激發”，電子很少，因而電流很弱，更何況，少子濃度是受溫度影響的，溫度不變，電壓再怎么增大，反向電流有也幾乎不變。
可見，反向時，PN結就是一個很大的電阻，基本上就是截止的。
