先了解一下壓控和流控的概念
壓控：是指電壓作為控制信號，理想狀態下，對于MOS只要VGS的電壓滿足開啟要求(Vth)，MOS管就導通。
流控：是指電流作為控制信號，對于BJT，只要Ibe滿足開啟要求，三極管就會導通。
NMOS
導通條件：VGS電壓高于Vth（一般4.5V）

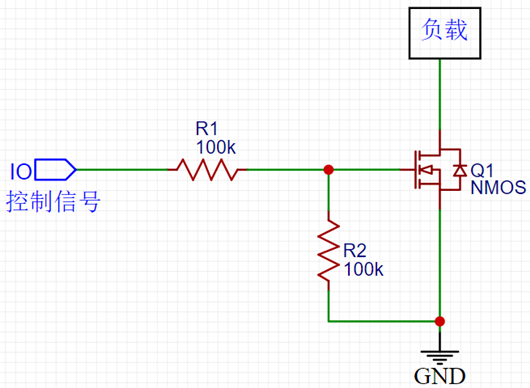

R1 R2的作用就是為給G 和S 之間創造一個VGS (一般2.5~4.5V，管子就可以完全導通，具體看手冊)；
不用去關心G極與D極的電壓關系（只要沒達到擊穿電壓）；實測過，就算C極電壓低于G極電壓，管子依舊導通(不是經過體二極管的那種導通)
有人會說如果S極不接地呢，其實一樣，只要能保證VGS的電壓滿足要求就行；

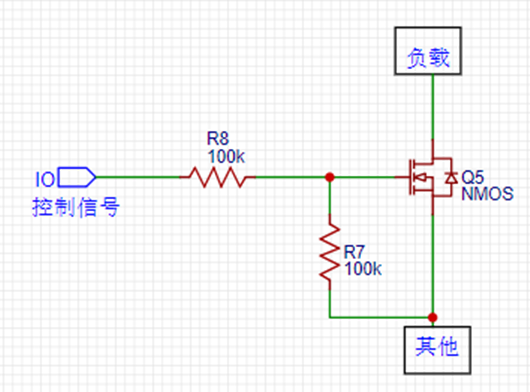

比如下圖 只要此時G極電壓大于S極電壓（高于導通電壓），那就該怎么導通就怎么導通；
此時要特別注意，此時的S極電壓不是0V ；具體多少V取決于電路，只要能保證VGS；
比如此時S極電壓大于D極電壓，那不就是個二極管嗎？
結論：只要你保證VGS 滿足導通電壓，它就導通
