CMOS傳輸門的開關功能

CMOS傳輸門開關

利用CMOS反相器為傳輸門的控制端提供一對互補的控制信號，這種電路結構實現了可控單刀單擲開關的功能，因而被稱為雙向模擬開關，圖中符號EN端子稱為模擬開關的控制端，當使能端接入高電平的時候，控制開關閉合，使能端接入低電平信號的時候，控制開關處于斷開的狀態。

集成模擬開關

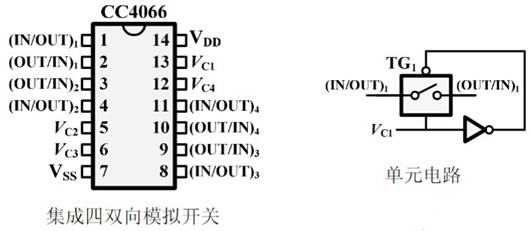

CC4066是集成模擬開關，內部集成了四個獨立的可控雙向開關，在供電電源VDD=15V的條件下，開關的導通電阻很小，小于240歐姆。

CMOS傳輸門開關

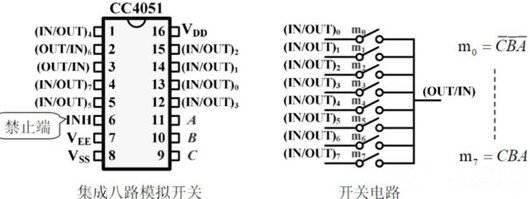

CC4051是集成的八路模擬開關，其內部可以等效為，由數字信號控制的單刀多擲的開關電路，具有低導通阻抗以及極低的截止漏電流。

集成芯片由三個二進制端子A、B、C組成以及一個禁止輸入端，禁止端的控制級別最高，當禁止端接入高電平的時候，所有的通道都處于截止?fàn)顟B(tài)，當禁止端接入低電平的時候，開關的狀態才會收到A,B,C三個二進制數碼的控制，

三個二進制數碼對應八個最小項，每個最小項控制一路模擬開關，由最小項的性質可知，任意時刻只能有一個最小項控制有效，能夠選擇八路開關中的一個通道，將這個通道的信號傳遞到公共輸出端子中。

CC4051常用于多路數據采集系統的電路設計

CMOS傳輸門開關

模擬開關的應用

將多個模擬開關組合，改變開關的連接和控制方式，不僅可以實現可控的單刀單擲開關功能，還可以實現單刀雙擲開關，雙刀單擲開關，雙刀雙擲開關。

CMOS傳輸門開關
