子電路模型是電路的模型，在模型中含有電路連接信息和器件模型等。

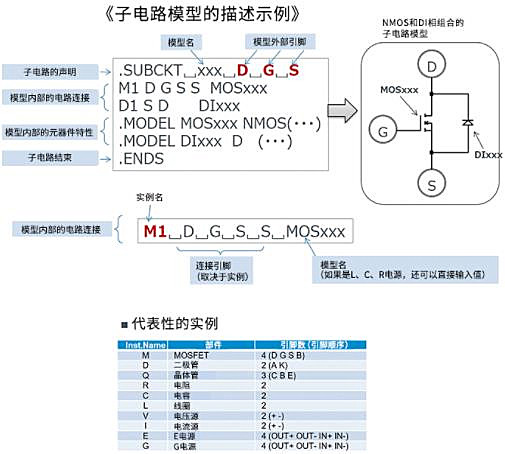

上面是Nch MOSFET和二極管組合的子電路模型示例，其中包括電路連接、MOSFET的器件模型、二極管的器件模型?！澳Ｐ蛢炔康碾娐愤B接”的描述，由實例名、連接引腳以及模型名組成。在模型中描述了MOSFET M1和二極管D1的連接。
實際的子電路模型示例

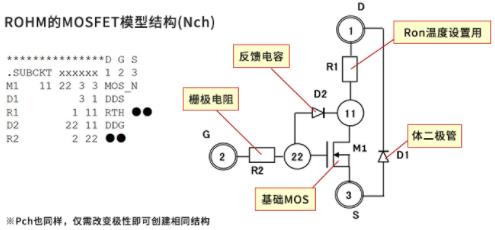

為了便于理解，前面使用了簡易模型進行了說明，下面使用實際的子電路模型來進一步說明。以下是ROHM的Nch MOSFET的子電路模型的電路和電路連接描述。
在前面的示例中，出現了“M1”這個MOSFET的器件模型。明明有器件模型，卻出現“MOSFET的子電路模型”，為什么呢？
這是因為器件模型基本上是理想的模型，因此現實的MOSFET特性多使用在MOSFET器件模型基礎上基于寄生分量和溫度特性等創建的子電路模型。
當然，連接 電源 IC所需的部件并作為電源工作的電路等的子電路模型也有很多，但在這里作為示例的話會過于復雜，因此這里選擇以MOSFET的子電路模型為例進行說明。

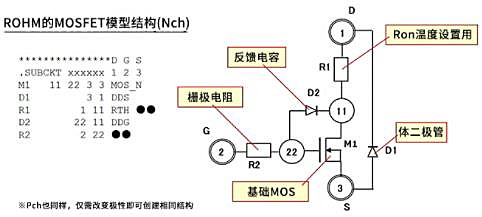

首先來看從M1到R2的各個連接的描述和電路圖的節點編號。描述的含義應該是淺顯易懂的。
這個子電路模型的基礎—MOSFET M1連接了反饋電容、柵極電阻、體二極管、提供導通電阻Ron溫度特性的電阻，作為SPICE模型，所呈現的特性是接近現實MOSFET特性的。

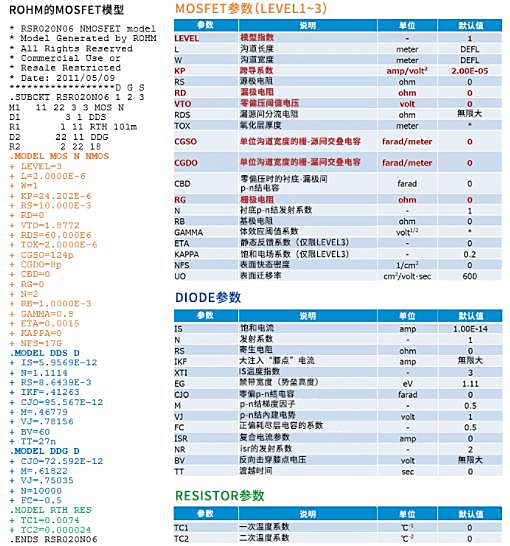

下面是該子電路模型的所有描述。繼剛才的連接信息之后是MOSFET、二極管、電阻的器件模型描述，這些組成子電路模型。表格中是各器件模型的參數。
順便提一下，要想創建出色的SPICE模型（即呈現真實特性的SPICE模型），如何在子電路模型中嵌入這些特性是需要技術訣竅和經驗積累的。這取決于模型提供商，因此也需要通過將仿真結果與實際特性進行比較等，來確認真實程度。
與子電路模型的各器件模型參數之間的關系
圖中是“其1”中使用的MOSFET子電路模型的結構。從圖中可以看出MOSFET的基礎模型、二極管、電阻的參數設置會對哪些特性產生實際影響。
下面是各參數和通過仿真獲得的特性曲線圖。紅色字體表示參數和影響。希望通過這些信息能夠理解相關的關聯性。
