MOSFET電路模型的構建
MOSFET在不同應用場合使用的電路模型是不同的，要搞懂MOSFET作為數字開關和模擬放大中的左右，還是得從MOSFET的特性曲線入手。
對于MOSFET，電流只有一種情況，就是流經D/S之間的電路，記為IDS，電壓有VGS和VDS。MOSFET的特性I-V曲線有兩種情況：VGS-IDS和VDS-IDS。
前者稱為轉移特性曲線，后者稱為輸出特性曲線。

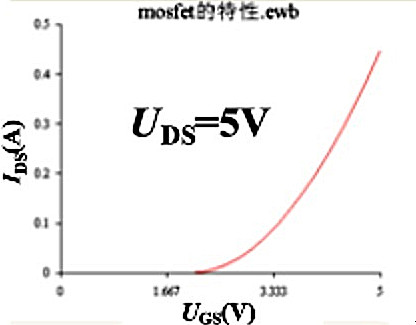

轉移特性曲線

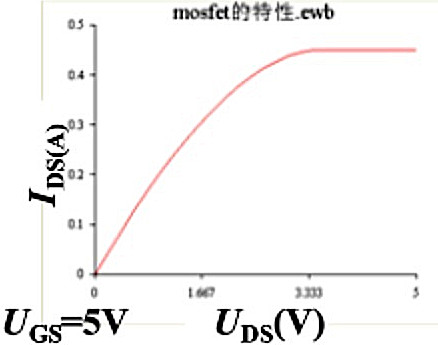

輸出特性曲線
這里重點關注輸出特性曲線，我們將前面一段上升區定義為電阻區，或者線性區，后面一段平行直線定義為電流源區或者飽和區。

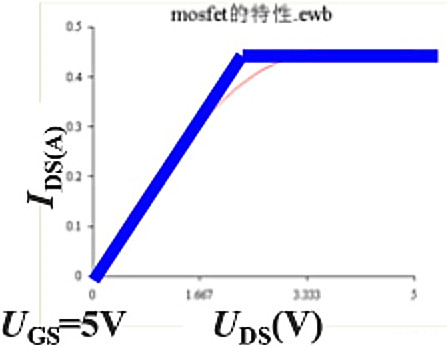

如果我們把問題簡化，直接用兩條直線對器件進行建模：
前一段，這個MOSFET就等效為一個電阻，后一段等效為一個壓控的電流源，壓控的電壓為Ugs，壓控能力是一個平方關系，具體可參考半導體器件相關書籍。如果開啟的電壓Ugs沒有達到MOSFET的閾值電壓Ut的話，這個時候MOSFET相當于一個開路。

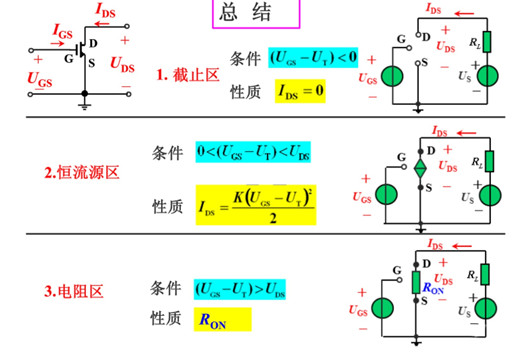

總結：
在實際的應用過程中，MOSFET電阻區和截止區主要應用在CPU等邏輯芯片中，而恒電流區應用在基于MOSFET的信號放大電路中。
