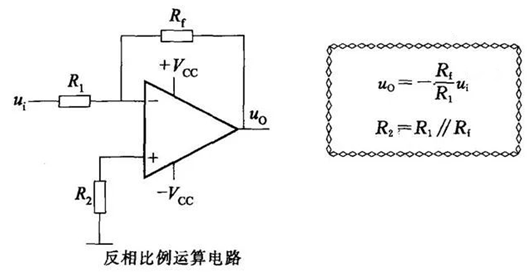

反向比例運算電路
平衡電阻分析：
定義偏置電流IB，同相輸入端Ib+；反向輸入端Ib-;
假設不存在R2

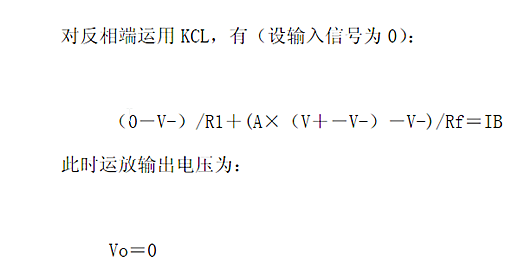

設輸入電壓為0,放大倍數為A；根據LCL；
(（0-V-）/R1 - （-V-*A-V）/Rf) - 0=IB
即 V-=A*(IB*R1*Rf/(Rf+(A+1))
可以近似等于 Vo=IB*((AR1)//Rf)
如果接了R2 領R2=R1//Rf
所以平衡電阻可以消除偏置電流流過電阻造成的誤差

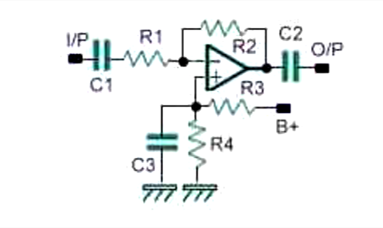

實用單電源供電
R3=R4 提供1/2電源電壓偏置
C3濾波去耦 ；根據電源類型取103或104····
C1 C2 隔直通交 對于音頻C1=C2=1uF 或者高通濾波
C1 C2實際由R1 與負載RL確定，若 R1 RL 單位采用KΩ，頻率f為HZ
則C1=1000/2*pi*f*R1(uF);
C2=1000/2*pi*f*RL(uF)
通常R3=R4≈2R2
例如：
下圖是一個增益為100K/10K=10；輸入阻抗是：約10Kohm；低頻響應：（1/2*3.14*10K*0.5 ） *1000000約等于31.8hz，負載為1kohm的單電源放大電路。
