功率放大器一般也被我們稱為電壓放大器，主要是把微弱信號進行電壓放大，其輸入輸出的電壓電流一般很小，不能夠只能驅動功率較大的儀器。為了滿足使用需求，需要在放大器末級增加功率放大器。而功率放大器主要就是放大信號功率，同時放大電壓電流，所以也屬于大信號放大器。
一、雙電源互補對稱功率放大器(OCL電路)

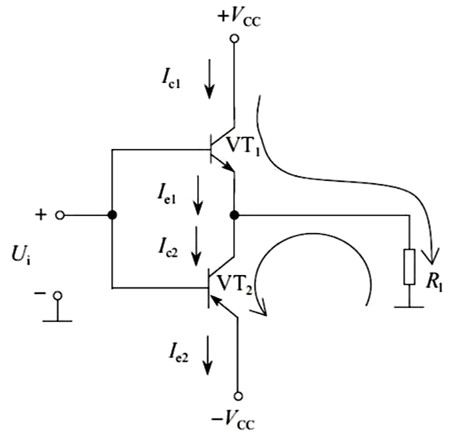

圖：OCL電路原理圖
OCL電路的電路結構如上圖所示。該電路主要由VT1（NPN型）和VT2（PNP型）和負載組成。它由兩組正負相等的電源供電。信號是Ui，從兩管的基極輸入，負載是Rl。VT1又稱上功率輸出管，而VT2又稱下功率輸出管。
OCL電路的工作原理：當信號電壓是正半周的時候，VT1正向導通，VT2截止，+VCC通過VT1的c-e結，流過負載，從而在負載上得到放大后的正半周信號；
當信號電壓是負半周的時候，VT1截止，VT2正向導通，-VCC經負載與VT2的e-c結到負電源，從而在負載上獲得放大的負半周信號。正負半周信號在負載上合成全波。
該電路之所以稱為互補對稱電路，是因為兩管交替工作，相互補充。
這種電路功率大，效率高，應用范圍廣，主要用于場輸出集成電路和平行四邊形校正電路。
二、單電源互補對稱功率放大器(OTL電路)

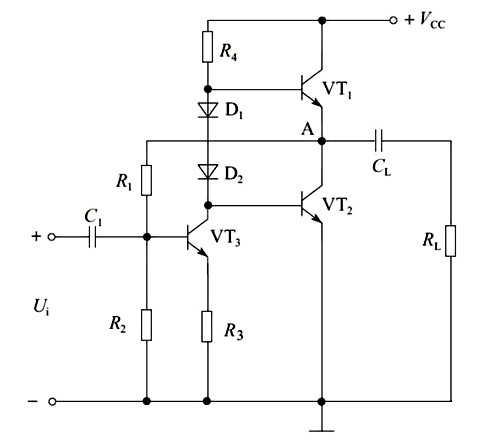

圖：OTL電路原理圖
OCL電路需要兩個電源，使用起來很不方便。因此，可以采用單電源供電的互補對稱功放電路，也稱為OTL電路。如上圖所示。
圖中VT3是前置放大管，VT1、VT2組成互補對稱輸出級，D1、D2提供偏置并具有溫度補償。C1是信號輸入耦合電容，CL是輸出耦合電容。R1、R2和R3提供偏置。A點是功放的中點，其正常工作電壓為VCC/2。CL是一個相當于VCC/2的超大容量電源。
OTL電路工作原理：在Ui的負半周，VT3導通下降，集電極電壓升高，使得VT1導通加強，VT2截止。VCC通過VT1、RL對CL充電，其充電電流在負載RL中產生自上而下的電流（ic1），在負載處形成輸出電壓Uo的正半周。
同時，電容器CL被充以“左正右負”的電壓。在Ui的正半周，VT3導通增多，VT1截止，VT2導通，CL上的電壓通過Q2、RL放電，放電電流產生自下而上的電流（ic2），它形成輸出電壓Uo負半周。結果是負載得到放大的輸出信號Uo。
該電路存在動態范圍較小和最大輸出電壓幅值不足的問題。隨著VT3集電極電壓升高，VT1因基極電位升高而導通，導通越強，中點電壓越高，使得正偏置電壓Vbe1下降，VT1的動態范圍減小，最大輸出電壓太小。解決方法是加一個自舉電容C2和電阻R5，如下圖所示。

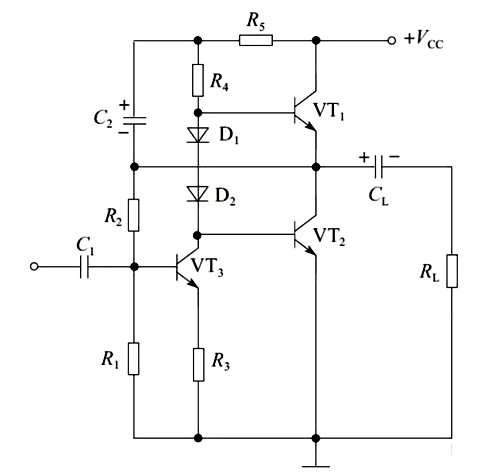

圖：增加電容和電阻后的OTL電路原理圖
