MOSFET帶負載功率能力圖文分享-KIA MOS管
信息來源：本站 日期：2022-12-19

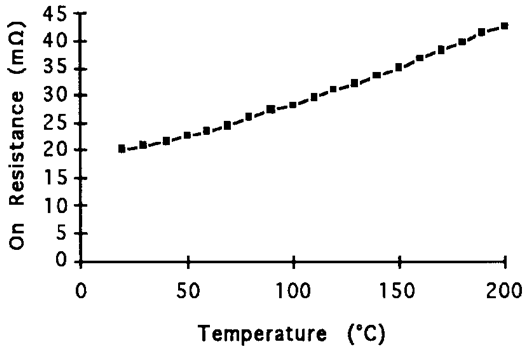

一般來說MOS管規格書中會給出功耗額定值。然而，這一般是在 25℃時的參數。實際應用中MOS管通常具有較高的溫度，對于功率MOS而言，其溫度可以輕松達到 100℃。
無散熱片的MOS功率能力：
Pcapability = (Tjmax – Tamb) / Rthja
帶散熱器的MOS功率電源能力：
Pcapability = (Tjmax – Tcase) / (Rthjc + Rthchs + Rthhsa)
其中：
Tjmax – 規格書中規定的MOS最大結溫
Tamb – 工作環境溫度
Rthja – 結到環境的熱阻
Tcase – MOSFET的外殼溫度
Rthjc – 結到外殼的熱阻
Rthchs – 外殼到散熱器的熱阻

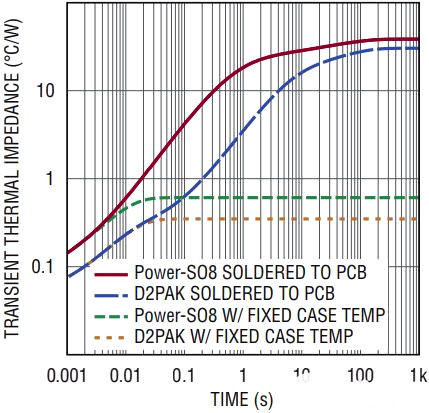

熱阻其實可以理解成MOS的散熱能力參數，熱阻越大，散熱越差，對于器件而言，如果沒加散熱器，一般只考慮結到空氣的熱阻，如果加了散熱器，則需考慮結到外殼，以及外殼到空氣的熱阻。
