集電極開路及漏極開路輸出的結構-KIA MOS管

集電極開路（OC）輸出

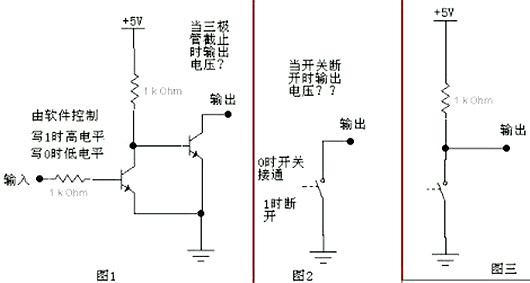

集電極開路輸出的結構如圖1所示，右邊的那個三極管集電極什么都不接，所以叫做集電極開路（左邊的三極管為反相之用，使輸入為“0”時，輸出也為“0”）。

對于圖1，當左端的輸入為“0”時，前面的三極管截止（即集電極C跟發射極E之間相當于斷開），所以5V電源通過1K電阻加到右邊的三極管上，右邊的三極管導通（即相當于一個開關閉合）;當左端的輸入為“1”時，前面的三極管導通，而后面的三極管截止（相當于開關斷開）。

集電極漏極開路輸出

將圖1簡化成圖2的樣子。圖2中的開關受軟件控制，“1”時斷開，“0”時閉合。很明顯可以看出，當開關閉合時，輸出直接接地，所以輸出電平為0。

而當開關斷開時，則輸出端懸空了，即高阻態。這時電平狀態未知，如果后面一個電阻負載（即使很輕的負載）到地，那么輸出端的電平就被這個負載拉到低電平了，所以這個電路是不能輸出高電平的。

再看圖三。圖三中那個1K的電阻即是上拉電阻。如果開關閉合，則有電流從1K電阻及開關上流過，但由于開關閉和時電阻為0（方便我們的討論，實際情況中開關電阻不為0，另外對于三極管還存在飽和壓降），所以在開關上的電壓為0，即輸出電平為0。

如果開關斷開，則由于開關電阻為無窮大（同上，不考慮實際中的漏電流），所以流過的電流為0，因此在1K電阻上的壓降也為0，所以輸出端的電壓就是5V了，這樣就能輸出高電平了。

但是這個輸出的內阻是比較大的（即1KΩ），如果接一個電阻為R的負載，通過分壓計算，就可以算得最后的輸出電壓為5*R/（R+1000）伏，即5/（1+1000/R）伏。

所以，如果要達到一定的電壓的話，R就不能太小。如果R真的太小，而導致輸出電壓不夠的話，那我們只有通過減小那個1K的上拉電阻來增加驅動能力。

但是，上拉電阻又不能取得太小，因?yàn)楫?dāng)開關閉合時，將產生電流，由于開關能流過的電流是有限的，因此限制了上拉電阻的取值，另外還需要考慮到，當輸出低電平時，負載可能還會給提供一部分電流從開關流過，因此要綜合這些電流考慮來選擇合適的上拉電阻。

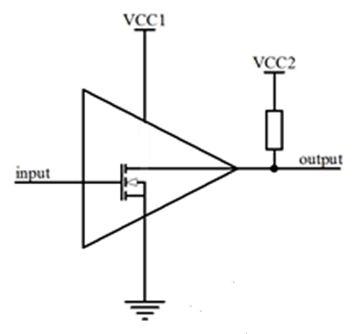

漏極開路輸出

漏極開路是驅動電路的輸出三極管的集電極開路，可以通過外接的上拉電阻提高驅動能力。

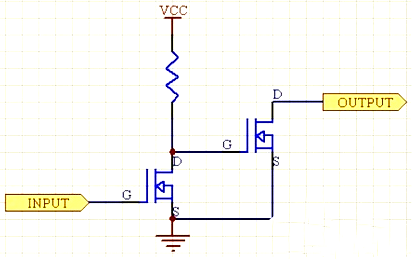

這種輸出用的是一個場效應三極管或金屬氧化物管（MOS），這個管子的柵極和輸出連接，源極接公共端，漏極懸空（開路）什么也沒有接，因此使用時需要接一個適當阻值的電阻到電源，才能使這個管子正常工作，這個電阻就叫上拉電阻。

集電極漏極開路輸出
