什么是單電源運放、雙電源運放？

從本質上講，運放并無單雙電源之分，只有你設計的放大電路有單雙電源之分。

一般大家所謂的單電源就是以地為參考，例如，0V~+5V，那么負電源軌是0V，正電源軌是+5V；-5V~0V，那么負電源軌是-5V，正電源軌是0V。那么，顧名思義-5V~+5V就是雙電源了。

對于運放，無論它是采用雙電源的供電方式，還是采用單電源的供電方式。主要是在設計電路時，根據輸入信號的特性看看運放所采用的供電方式能不能使信號正常的被放大輸出。

這就要求設計者閱讀運放的數據手冊，看看它的輸出電壓范圍有多大。例如，采用0V~+5V的單電源供電方式的同相放大器，如下圖一所示。

單電源運放雙電源運放

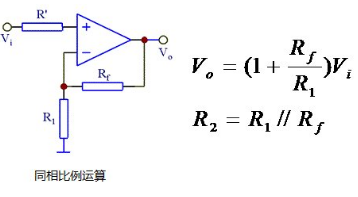

圖一，同相放大電路

如果，輸入信號為正電壓的直流信號，在放大倍數沒有使輸出飽和的情況下，運放電路可以正常工作。

但是，如果輸入信號是負電壓的直流信號，因?yàn)椴捎?V~+5V的單電源供電方式，沒有負電源的原因，使運放也沒有輸出負電壓的這個能力，所以此電路無論如何也是工作不了。

同理，如果輸入信號是過零點的交流信號，負電壓的半周，在此電路里也同樣是無法輸出的。

要想負半周能輸出，那么就需要提供一個正的直流偏置電壓，也叫虛地。一般取Vcc/2 = 2.5V。

以上，是針對同相放大電路舉例說明的，同理，反相放大電路、差分放大電路、同相加法電路、反相加法電路也是一樣的。

總之一句話，在設計放大電路時，作為設計者的你需要考慮你設計的放大電路對于輸入信號，運放有沒有能力根據供電方式來輸出相應的信號。如果有能力，那么是采用單電源還是雙電源都是無所謂的。

最后總結一下，并非所有的運放都是單電源運放，但是所有的運放都是既可以工作于單電源，也可以工作于雙電源。因?yàn)椋\(yùn)算放大器沒有地引腳，因此無法區別 +10V、±5V或+7V/–3V；只需要注意輸入電壓范圍和輸出的動態范圍等參數。

單電源運放與雙電源運放有什么區別？

運放作為模擬電路的主要器件之一，在供電方式上有單電源和雙電源兩種運放分為單電源運放和雙電源運放，在運放的datasheet上，如果電源電壓寫的是（+3V-+30V/（±1.5V-±15V））如324，則這個運放就是單電源運放，既能夠單電源供電，也能夠雙電源供電；如果電源電壓是（±1.5V-±15V）如741，則這個運放就是雙電源運放，僅能采用雙電源供電。

優缺點比較：雙電源的總動態范圍、輸出電壓/電流、精度、負載抗干擾性?xún)?yōu)于單電源運放單電源的輸入輸出電壓范圍相比供電電源電壓來說更大。

應用區別

a）供電電壓的區別

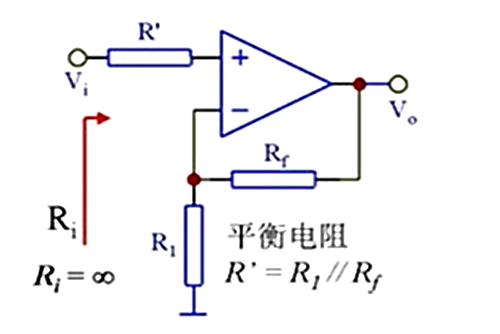

b）單電源供電的同向輸入放大器要求輸入電壓不能為負

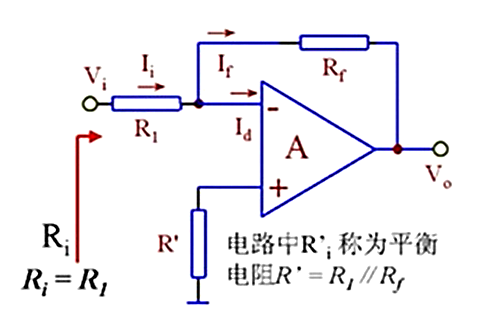

單電源運放雙電源運放
