兩級電流并聯負反饋放大電路

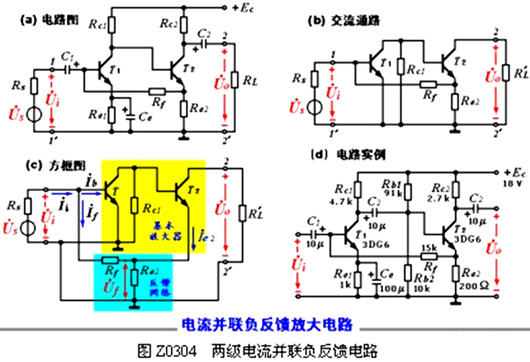

圖是兩級電流并聯負反饋電路，圖是它的交流等效電路方框圖。

電流并聯 負反饋電路

1、反饋類型的判斷

（1）找反饋元件。由圖可見，R f、Re2是聯系輸出回路和輸入回路的元件，故為反饋元件，由它們組成反饋網絡。

（2）判斷是電壓反饋還是電流反饋。因反饋信號取自非電壓輸出端，故為電流反饋。

（3）判斷是串聯反饋還是并聯反饋。因反饋信號引至共射電路的基極，故為并聯反饋。

（4）判斷反饋極性。假定Ui為 +（對地），經兩級共射電路放大后Ue2為－，則通過Rf的電流I f的方向如圖中所示，它對Ii起了分流作用，從而使有效輸入信號減弱，故為負反饋。

綜上判斷結果，該電路為電流并聯負反饋放大電路。

2、反饋對輸出電量的穩定作用

當Ii一定，由于某種原因（如β或RL變化）引起輸出電流發生變化時，則通過反饋網絡R f、Re2的作用將產生如下自動調節過程：

β2 ↑→Io（Ie2）↑→I f↑→ Ib↓→ Io↓

其效果使輸出電流趨于穩定。

可見，電流負反饋能夠穩定輸出電流。

3、信號源內阻對并聯反饋效果的影響

對并聯負反饋，有Ib = Ii - I f，若信號源內阻 RS = ∞，則Ii恒定，I f的增加量全部轉化為Ib的減小量，反饋效果最強；若RS較小，則隨著I f 的增加，Ii 也有所增加，Ib 的減小量被縮減，負反饋效果減弱。因此，并聯負反饋適用于信號源內阻RS大的場合。

4、放大倍數和反饋系數的含義

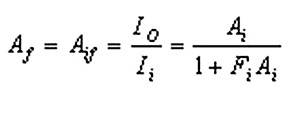

電流并聯負反饋電路中，XI 、 Xo 、Xf 等均為電流量，故：

電流并聯 負反饋電路
