幾種單相電壓型逆變電路分享-KIA MOS管
信息來源：本站 日期：2022-10-25
圖1 是單相橋式逆變電路的電阻負載簡化電路。
其基本工作原理是：
1)0-t1時間段開關T1和T4閉合，負載電壓為正；
2)t1-T時間段開關T3和T2閉合，負載電壓為負。
其負載電流的變化在電阻負載下是與電壓同相位的，但若是阻感負載，電流的基波滯后于電壓的基波并且因為負載電感的存在，其負載電流的變化不是瞬時的，而是一個逐漸增大減小的過程，最終反映在電阻上的電壓波形就是跟隨阻感負載的電流變化的。

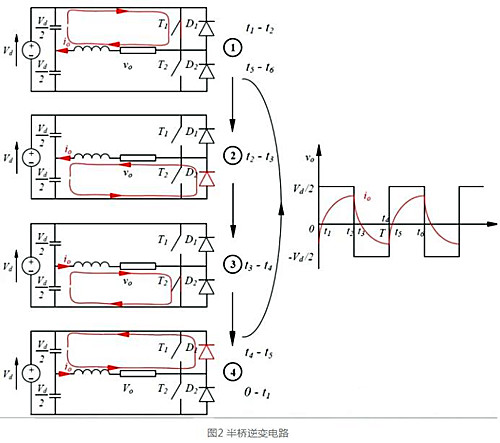

半橋逆變電路結構簡單并且是所有其他逆變電路的基礎，因此理解半橋逆變電路的工作原理是很必要的。圖 2 是半橋電路的結構并且圖中完整描述了半橋逆變電路的工作原理：
1) 當開關T1閉合T2斷開時，電流方向如圖中步驟 1 所示；
2) 當開關T2閉合T1斷開時，開關T2不能立即閉合，且在這一瞬間電感電流的方向不能突變，此時電流流過T2反并聯的二極管續流；
3) 電感電流過零后開關T2閉合，電感電流反向流過開關T2；
4) 當開關T2斷開T1再次閉合時，同理開關T1不能立即閉合，同前述分析電感電流的方向不能突變，電流流過T1反并聯的二極管續流，之后的周期重復上述過程。
步驟 2 和 步驟 4 是能量反饋過程，二極管在其中提供反饋能量通道，同時此過程也是負載電流的續流過程。因此，逆變電路中的二極管可以稱為反饋二極管或續流二極管。

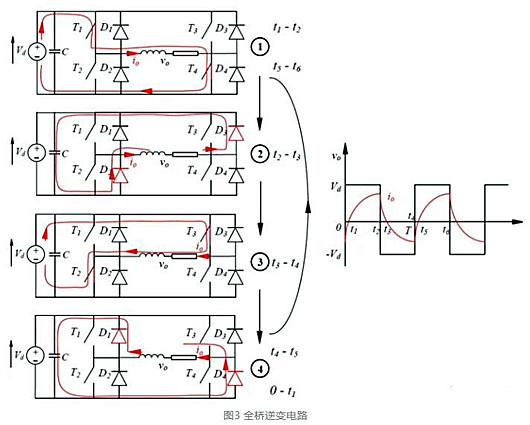

全橋逆變器的工作原理和半橋逆變器相似，運行原理圖（圖 3）。
