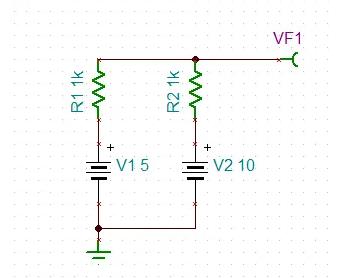

例如下圖，如何計算兩個直流電壓源的端口等效電路？
計算步驟如下：
1、V1向外面提供的電流是5ma;V2向外面提供的電流是10ma;總電流是15ma
2、計算從端口看進去的等效阻抗，為500R（1k//1k）（在計算等效阻抗時，電壓源短路、電流源斷路，電路課本中有講到）
3、用總等效電流乘以等效阻抗就是等效電壓，即15ma*500=7500mV=7.5V

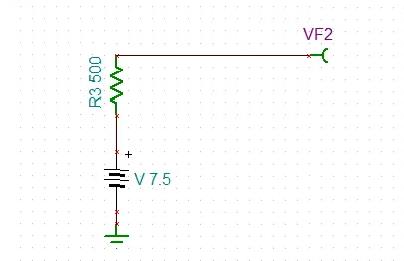

4、等效電路如下圖：

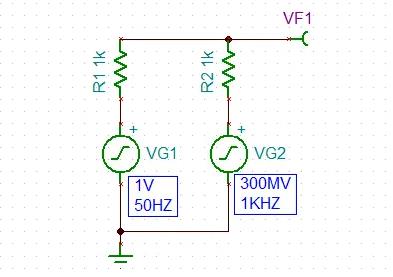

如圖所示，VG1是1V 50HZ的電壓源，VG2是300mv 1kHZ的電壓源（通常高頻看成噪聲），那么它們的端口等效電壓怎么分析呢？
其實，交流電壓并聯等效電壓的分析過程和直流是一模一樣的，也是和上面的方法類似，不贅述了。
以下是仿真波形：

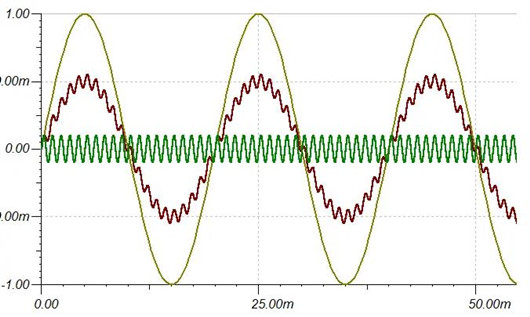

圖中，中間波形是疊加后的波形。
