以BUCK電路為例，如圖1是一個典型的BUCK電路，當電路工作在電感電流不連續（DCM）狀態時，假設電路中的元件都是理想的：忽略電感和電容的寄生參數，忽略MOS管和肖特基二極管的管壓降，負載電容足夠大使輸出電壓保持穩定不變。

開關電源振蕩 BUCK電路

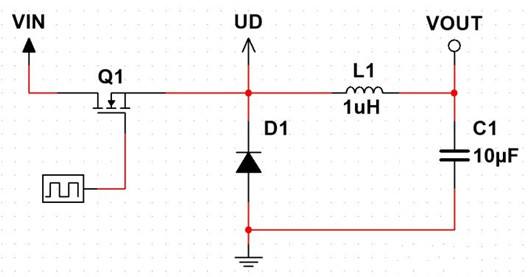

圖1 典型BUCK電路

當MOS管導通時（ta~tb），電流回路從VIN-Q1-L1-C1-GND，電感電流逐漸上升，此時UD電壓約等于VIN；當MOS管關閉時（tb~tc），電流回路從L0001-C1-D1-L1，電感電流逐漸下降，此時UD電壓約等于GND；當電感電流下降到0（tc~td，MOS管仍處于關閉狀態），此時UD電壓約等于VOUT。

按照上述分析，周而復始，我們得到的UD的理想電壓波形應該如圖2所示。

開關電源振蕩 BUCK電路

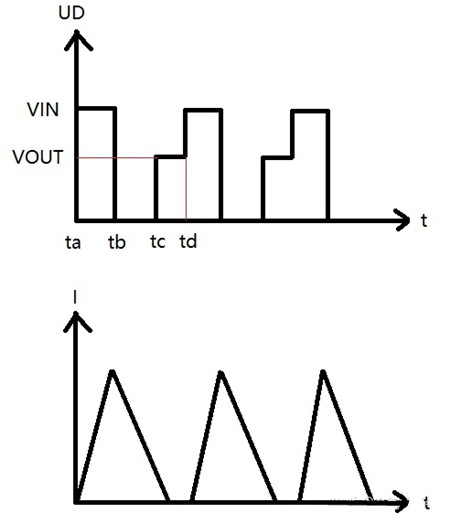

圖2 UD電壓與電感電流理想波形

然而示波器測出來的UD點的實際電壓波形如圖3所示，在電感電流不連續的這段時間里，UD點電壓出現了衰減振蕩波形，其實這是電流不連續工作狀態下完全正常的現象。

開關電源振蕩 BUCK電路

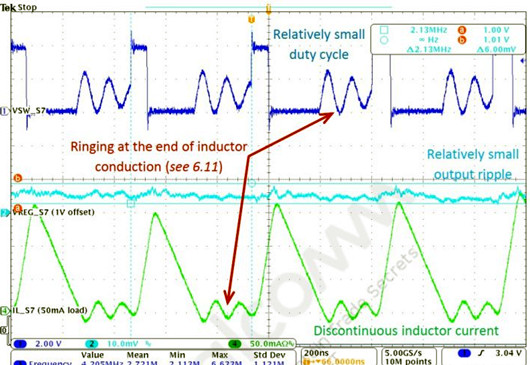

圖3 UD電壓與電感電流實際波形

圖2所示波形是我們將電路元件參數完全理想化得出來的，當我們考慮到MOS管DS間的分布電容C_DS以及電感的寄生電容CL后，我們再來分析tc~td這段電感電流不連續的過程。

前面我們分析到，當電感電流降到0時，UD點電壓等于VOUT，我們作出此時的交流的等效電路，如圖4所示。

開關電源振蕩 BUCK電路

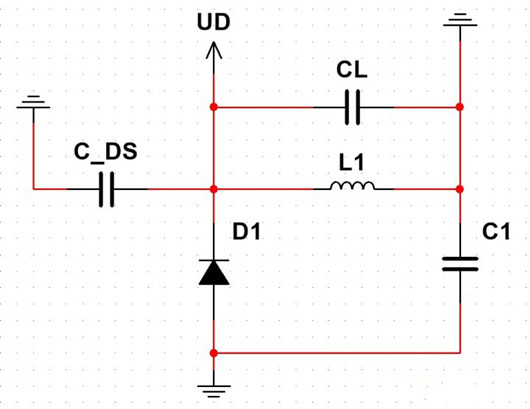

圖4 電流為0時，BUCK電路交流等效模型

可以看出，電感L1和分布電容CL、C_DS構成了二階電路，初始條件為電容兩端電壓等于VOUT，電感中的電流為0，因?yàn)殡姼械睦@線電阻等損耗阻抗存在，將使二階電路處于欠阻尼狀態（因?yàn)殚_關電源講求高效率，電路中的損耗電阻一般都設計的很小，很少處于過阻尼狀態），進而導致衰減振蕩。對于其他開關電源在電流不連續狀態產生的振蕩，分析過程也同上。

因?yàn)樽枘嵴袷幍拇嬖冢厝粫?huì)存在損耗，降低開關電源效率，但是因?yàn)镃L與C_DS比較小，存貯的能量也很小，因此此處造成的損耗相對來說是比較小的。
