折疊式共源共柵結構/折疊式共源共柵放大器-KIA MOS管
信息來源：本站 日期：2022-07-27
共源共柵級由共源級實現電壓到電流的轉換，然后電流信號加到共柵級的源端。因此，構成共源共柵級時共源管和共柵管類型可以不同。
如圖3.0.2.1，M1是輸入器件：PMOS；M2是共源共柵器件：NMOS；I1為直流偏置電流源。
折疊式共源共柵結構具有輸出阻抗高、增益高等優點，但同時折疊式共源共柵級直流功耗大。

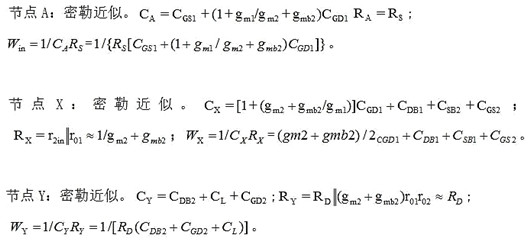

節點近似法分析三個節點：A、X、Y，如圖3.1.1.1所示。
在這三個極點中，其中Win一般不考慮，在設計電路時，Wx選擇在高頻處。因此：Wy是主極點，傳輸函數是單極點函數。
目前共源共柵放大器已經逐漸取代了傳統的套筒式運放，因?yàn)楣苍垂矕欧糯笃鞯妮敵鰯[幅明顯比它更大，而且易于對輸入與輸出進行操作如圖3.1.2.4所示，為一個PMOS的共源共柵放大器。
