信息來源：本站 日期：2022-05-11
cmos（Complementary Metal-Oxide Semiconductor）是純種MOS工藝，簡單的講可以在p襯底上做NMOS，在n-well中實現PMOS。最主要的特點就是低功耗;

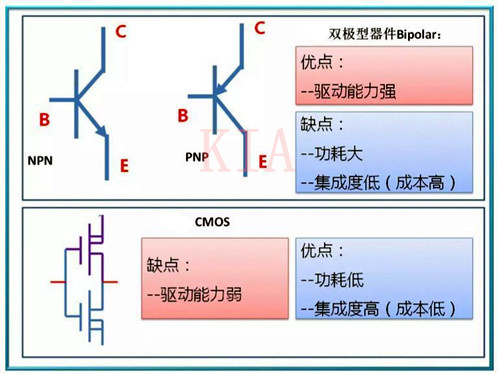

Bicmos就是兼容性的，兩者在同一個芯片上生產，事實上這種工藝根據它的側重點的不同也分為兩種 Bicmos工藝極其復雜，Bipolar其次，CMOS最簡單。Bicmos優點很多，兼和兩者的長處，造價昂貴。
1、bicmos
CMOS以低功耗、高密度成為80年VLSI的主流工藝。隨著尺寸的逐步縮小，電路性能不斷得到提高，但是當尺寸降到1um以下時，由于載流子速度飽和等原因，它的潛力受到很大的限制。
把CMOS和Bipolar集成在同一芯片上，發揮各自的優勢，克服缺點，可以使電路達到高速度、低功耗。BiCMOS工藝一般以CMOS工藝為基礎，增加少量的工藝步驟而成。
BiCMOS（Bipolar CMOS）是CMOS和雙極器件同時集成在同一塊芯片上的技術，其基本思想是以CMOS器件為主要單元電路，而在要求驅動大電容負載之處加入雙極器件或電路。因此BiCMOS電路既具有CMOS電路高集成度、低功耗的優點，又獲得了雙極電路高速、強電流驅動能力的優勢。
2、CMOS
CMOS是Complementary Metal Oxide Semiconductor（互補金屬氧化物半導體）的縮寫。
它是指制造大規模集成電路芯片用的一種技術或用這種技術制造出來的芯片，是電腦主板上的一塊可讀寫的RAM芯片。因為可讀寫的特性，所以在電腦主板上用來保存BIOS設置完電腦硬件參數后的數據，這個芯片僅僅是用來存放數據的。
電壓控制的一種放大器件，是組成CMOS數字集成電路的基本單元。
而對BIOS中各項參數的設定要通過專門的程序。BIOS設置程序一般都被廠商整合在芯片中，在開機時通過特定的按鍵就可進入BIOS設置程序，方便地對系統進行設置。因此BIOS設置有時也被叫做CMOS設置。

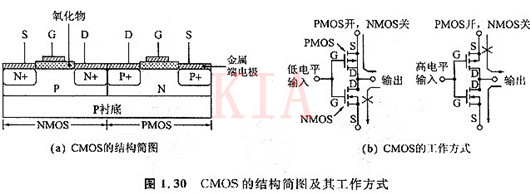

CMOS的這種構造互補構造組成的電路方式在集成電路中應用比較廣泛，也不只限于FET，BJT也能夠，這種電路方式也稱為圖騰柱。
CMOS曾經普遍用于RAM和ROM中，直到目前，CMOS依然是最為省電的數字邏輯電路，在請求性價比的應用中，Flash ROM和BiCMOS逐步取代了CMOS。換言之，在很多應用中，假如本錢不是問題，CMOS的優勢依然不可替代，CMOS RAM采用普通的堿性電池供電可以堅持長達7年左右。
BiCMOS( Bipolar CMOS)與BiMOS是同義詞，是雙極工藝和CMOS工藝的混血兒，這種本來是針對雙極性器件與MOS器件難以在同一芯片上集成的混合工藝，具有成本優勢，并且可以用于功率晶體管和IC的制造。

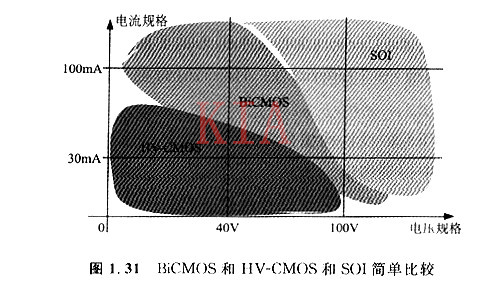

目前常用場效應管、KIAmos管的功率控制IC的常見工藝根本上就是上述兩大類：BiCMOS和HV-CMOS，本來非主流的SOI( Silicon-On-Insulator，硅隔離)工藝正在開展中(圖1. 31)。
電壓規格能夠有效控制功率，而且有些器件的驅動確實需求比較高的電壓，如目前新興的大屏幕FPD（Flat-Panel Displays，平板顯現屏）中的PDP( Plasma Display Panels，等離子顯現屏)、FF.D( Field，F.mission Displays，場致發射顯現屏)、EL(Electro Luminescent Displays，電致發光顯現屏)等等。
