【收藏】五個LC振蕩電路圖文分享-KIA MOS管

LC振蕩電路，是指用電感L、電容C組成選頻網絡的振蕩電路，用于產生高頻正弦波信號，常見的LC正弦波振蕩電路有變壓器反饋式LC振蕩電路、電感三點式LC振蕩電路和電容三點式LC振蕩電路。

LC振蕩電路的輻射功率是和振蕩頻率的四次方成正比的，要讓LC振蕩電路向外輻射足夠強的電磁波，必須提高振蕩頻率，并且使電路具有開放的形式。

LC振蕩電路工作原理

LC振蕩電路運用了電容跟電感的儲能特性，讓電磁兩種能量交替轉化，也就是說電能跟磁能都會有一個最大最小值，也就有了振蕩。

由于所有電子元件都會有損耗，能量在電容跟電感之間互相轉化的過程中要么被損耗，所以實際上的LC振蕩電路都需要一個放大元件，要么是三極管，要么是集成運放等數電IC，利用這個放大元件，通過各種信號反饋方法使得這個不斷被消耗的振蕩信號被反饋放大，從而最終輸出一個幅值跟頻率比較穩定的信號。

LC振蕩電路圖（一）

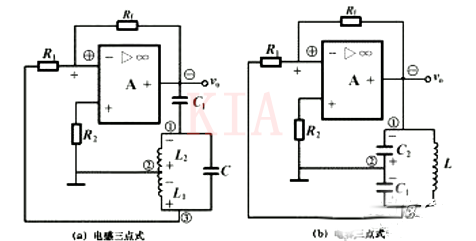

電容三點式LC振蕩電路又叫做考畢茲振蕩電路。它與電感三點式LC振蕩電路類似，所不同的是電容元件與電感元件互換位置。如圖1所示。

圖1  電容三點式LC振蕩電路

在LC諧振回路Q值足夠高的條件下，電路的振蕩頻率為

LC振蕩電路圖（二）

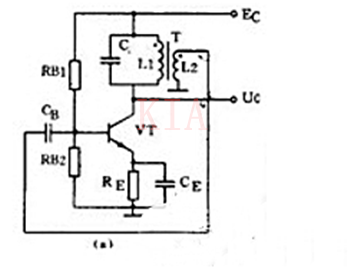

圖（a）是變壓器反饋LC振蕩電路。晶體管VT是共發射極放大器。變壓器T的初級是起選頻作用的LC諧振電路，變壓器T的次級向放大器輸入提供正反饋信號。

接通電源時，LC回路中出現微弱的瞬變電流，但是只有頻率和回路諧振頻率f0相同的電流才能在回路兩端產生較高的電壓，這個電壓通過變壓器初次級L1、L2的耦合又送回到晶體管V的基極。

從圖（b）看到，只要接法沒有錯誤，這個反饋信號電壓是和輸入信號電壓相位相同的，也就是說，它是正反饋。因此電路的振蕩迅速加強并最后穩定下來。

變壓器反饋LC振蕩電路的特點是：頻率范圍寬、容易起振，但頻率穩定度不高。它的振蕩頻率是：f0=1／2πLC。常用于產生幾十千赫到幾十兆赫的正弦波信號。

LC振蕩電路圖（三）

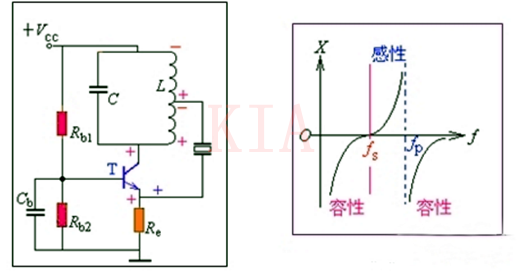

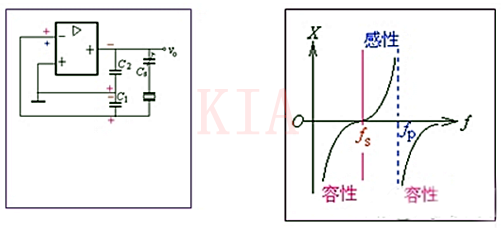

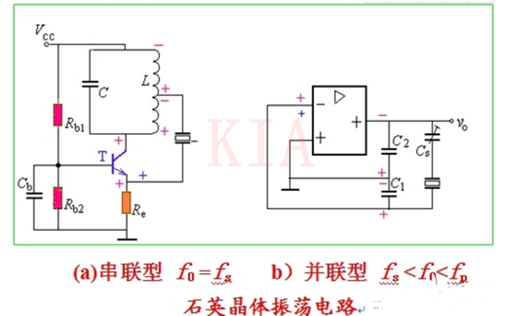

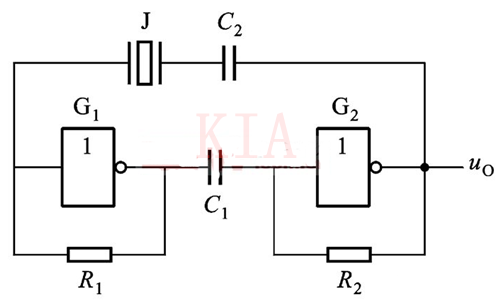

利用石英晶體的高品質因數的特點，構成LC振蕩電路，如圖所示。

圖中的電路與電感三點式振蕩電路相似。要使反饋信號哦能傳達到發射級，為此石英晶體應處于串聯諧振點，此時晶體的阻抗接近為零。

對于上圖的電路，滿足反饋的條件，為此，石英晶體必須呈現電感性才能形成lc并聯諧振回路，產生振動。由于石英晶體的Q值很高，可達到幾千以上，所示電路可以獲得很高的振蕩頻率穩定性。

LC振蕩電路圖（四）

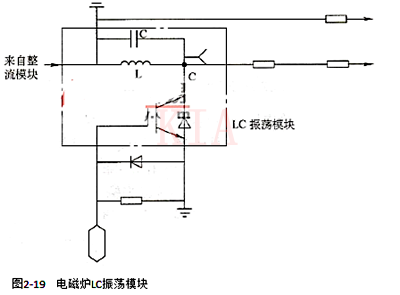

電磁爐的LC振蕩模塊是電磁爐的核心電路，其工作原理就是LC并聯諧振的原理，通過電感線圈與振蕩電容不停地進行充電和放電，產生振蕩波形。其中L為電感線圈，C為振蕩電容。

LC振蕩電路的工作過程是：當IGBT的C極電壓為0V時，IGBT導管（監控電路檢測到C極電壓為0V時，即開啟IGBT），此時的電感線圈開始儲存能量，當IGBT由導通轉向截止時，此時由于電感線圈的作用，電流還會沿著先前的方向流動，由于IGBT關斷，電感只能對電容C充電，從而引起C極上的電壓不斷升高，直到充電電流變小降至0時，C極電壓達到了最高。

此時，電容C開始通過線圈放電，C極電壓降低，當C極電壓降到0V時，監控電路動作，IGBT再次開啟，如此反復循環，如圖2-19所示。

LC振蕩電路圖（五）

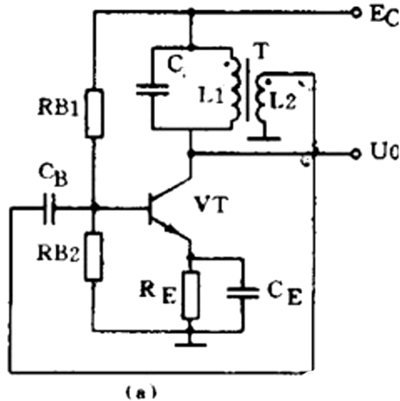

這是一個共射極放大電路，變壓器T初級線圈L1和C構成LC諧振電路，發生諧振是阻抗最大，其它情況阻抗最小；

RB1和RB2是基極偏置電阻，保證三極管工作在放大區，CB為信號輸入耦合電容，RE為直流負反饋用來穩定三極管靜態工作點，減小信號失真輸出，CE為旁路電容，用來提高信號增益，變壓器次級線圈L2為信號反饋端。
