什么是LC串聯諧振和并聯諧振電路？詳解-KIA MOS管

具有L，C元素的電路由于其頻率特性（如頻率Vs電流，電壓和阻抗）而具有特殊的特性。這些特性在特定頻率下可能具有明顯的最小值或最大值。這些電路的應用主要涉及發射機，無線電接收機和電視接收機。

考慮一個LC電路，其中電容器和電感器都在電源上串聯連接。該電路的連接具有在稱為諧振頻率的精確頻率下諧振的獨特特性。本文討論什么是LC電路，簡單串聯和并聯LC電路的諧振操作。

什么是LC電路？

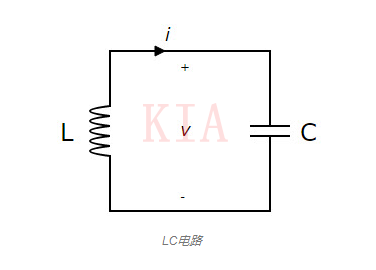

LC電路也稱為儲能電路，調諧電路或共振電路，是一個電路與由字母“C”和表示的電容器內置的電感器由連接在一起的字母“L”表示。

這些電路用于產生特定頻率的信號或從特定頻率的復合信號中接收信號。LC電路是各種電子設備中的基本電子組件，尤其是在調諧器，濾波器，混頻器和振蕩器等電路中使用的無線電設備中。LC電路的主要功能通常是在最小阻振蕩。

系列LC電路諧振

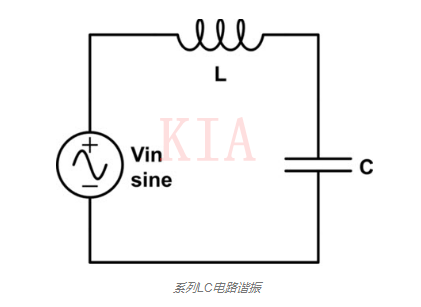

在串聯LC電路配置中，電容器“ C”和電感器“ L”都串聯連接，如下電路所示。電容器和電感器兩端的電壓之和就是開路端子兩端的總電壓之和。

LC電路+ Ve端子中的電流等于通過電感器（L）和電容器（C）的電流

v=vL+vC

i=iL= ic

當“ XL ”感應電抗幅度增加時，頻率也會增加。同樣，當“ X C ”電容電抗值減小時，頻率也減小。

在一個特定的頻率上，兩個電抗X L和X C大小相同，但符號相反。因此，該頻率稱為諧振頻率，由LC電路表示。

因此，在共振

XL= -XC

ωL= 1 /ωC

ω=ω0= 1 /√LC

這稱為電路的諧振角頻率。將角頻率變?yōu)轭l率，使用以下公式

f0 =ω0/2π√LC

在串聯諧振LC電路配置中，兩個諧振X C和X L相互抵消。在實際而不是理想的組件中，電流的流動通常與線圈繞組的電阻相反。因此，提供給電路的電流在諧振時最大。

接收電路的定義是In Lt f and f0最大時，電路的阻抗最小。

對于f <f0，X L <<（-X C）。因此，電路是電容性的

對于f <f0，X L >>（-X C）。因此，該電路是電感性的

并聯LC電路諧振

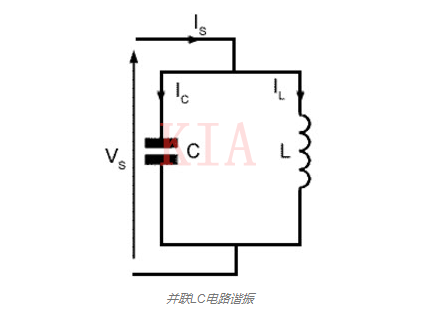

在并聯LC電路配置中，電容器 “ C”和電感器“ L”都并聯連接，如下圖所示。電容器和電感器兩端的電壓之和就是開路端子兩端的總電壓之和。

LC電路+ Ve端子中的電流等于通過電感器（L）和電容器（C）的電流

v=vL=vC

I=IL +IC

讓線圈的內阻“ R”。當兩個諧振X C和X L時，無功支路電流相同且相反。因此，它們彼此抵消，以在按鍵線上提供最小的電流。當在這種狀態下總電流最小時，則總阻抗最大。

諧振頻率由下式給出

f0 =ω0/2π= 1 /2π√LC

注意，在諧振時，任何電抗支路的電流都不是最小的，但是每個電抗支路的電流是通過將電抗電壓“ V”與電抗“ Z”分開而單獨給出的。

因此，根據歐姆定律 I = V / Z

抑制器電路可以定義為：當線路電流最小且總阻抗在f0時為最大值時，低于f0時電路為電感性，而高于f0時電路為電容性。

LC電路的應用

串聯和并聯LC電路諧振的應用主要涉及通信系統和信號處理。

LC電路的常見應用是調整無線電TX和RX。例如，當我們將收音機調諧到確切的電臺時，電路將針對該特定載波頻率設置為諧振。

串聯諧振(有時也叫串聯諧振耐壓裝置)LC電路用于提供電壓放大。

并聯諧振LC電路用于提供電流放大，并且還用于RF 放大器電路中作為負載阻抗，放大器的增益在諧振頻率處最大。

串聯和并聯諧振LC電路都用于感應加熱。

這些電路用作電子諧振器，在各種應用中都是必不可少的組件，例如放大器，振蕩器，濾波器，調諧器，混頻器，圖形輸入板，非接觸式卡和安全標簽X L 和X C。
