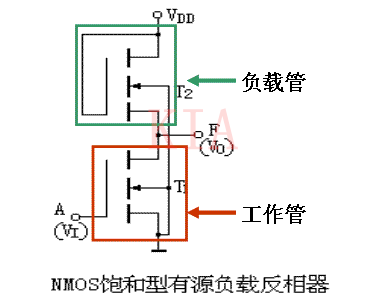

(1)nmos反相器
設電壓vdd = 10v，開啟電壓vt1 = vt2 = 2v
1、a輸入高電平vih = 8v
t1、t2均導通，輸出為低電平vol ≈0.3v
2、a輸入低電平v il = 0.3v時，
t1截止t2導通，電路輸出高電平voh = vdd - vt2 = 8v。
故 電路執行邏輯非功能

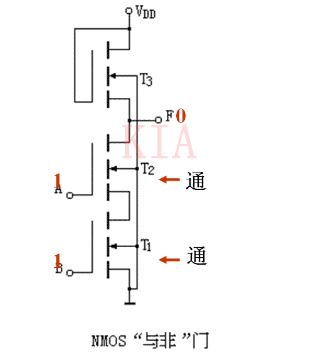

（2）nmos門電路
工作原理
1、當兩個輸入端a和b均為高電平時
t1和t2都導通，輸出低電平
2、當輸出端有一個為低電平時，
與低電平相連的驅動管就截止，輸出高電平
注：增加扇入，只增加串聯驅動管的個數，但扇入不宜過多，一般不超過 3
（3）cmos門電路

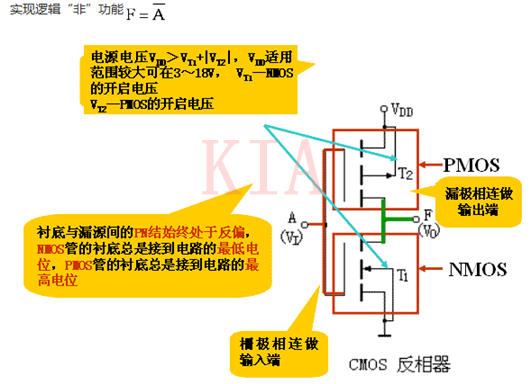

cmos反相器
工作原理
1、輸入為低電平vil = 0v時
vgs1＜vt1 —t1管截止；
|vgs2| ＞vt2 —t2導通；
電路中電流近似為零（忽略t1的截止漏電流）,vdd主要降落在t1上，輸出為高電平voh≈vdd
2、輸入為高電平vih = vdd時，t1通t2止，vdd主要降在t2上，輸出為低電平vol≈0v

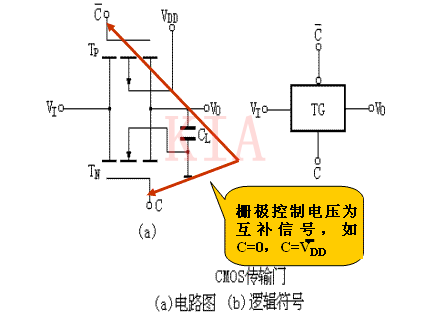

cmos傳輸門（tg門）
工作原理
當c = vdd， c= 0v時，
vi由0～（vdd-vt）范圍變化時tn導通
vi在vt～vdd范圍變化時tp導通
即vi在0～vdd范圍變化時，tn、tp中至少有一只管子導通，使vo=vi，這相當于開關接通，這種狀態稱為傳輸門傳輸信息
1、當c 為低電平時， tn、tp截止傳輸門相當于開關斷開，傳輸門保存信息
2、當c為高電平時， tn、tp中至少有一只管子導通，使vo=vi，這相當于開關接通，傳輸門傳輸信息
由此可見傳輸門相當 于一個理想的開關，且是一個雙向開關
cmos門電路

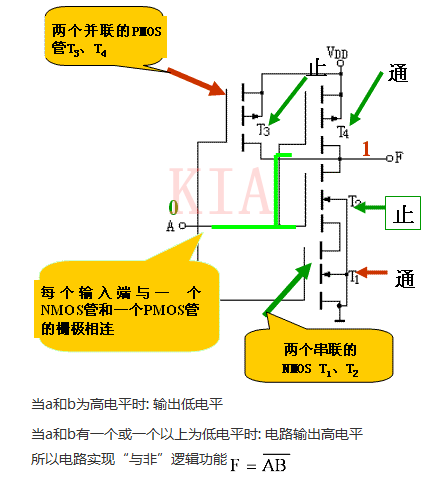

1、與非門
二輸入“與非”門電路結構如圖
2、“異或”門
輸入端a和b相同
當a = b = 0時
tg斷開，則c=b=1，f=c=0。
當a = b = 1時，
tg接通，c = b = 1，反相器2的兩只mos管都截止，輸出f=0。
得：輸入端a和b相同， 輸出 f=0
輸入端a和b不同
當a = 1，b = 0時，輸出f=1
當a = 0，b = 1時，輸出f=1
得：輸入端a和b不同，輸出 f=1
(4) cmos電路的特點
1、功耗小：cmos門工作時，總是一管導通另一管截止，因而幾乎不由電源吸取電流其功耗極小。
2、cmos功耗低內部發熱量小，集成度可大大提高。
3、抗幅射能力強，mos管是多數載流子工作，射線輻 射對多數載流子濃度影響不大。
4、電壓范圍寬：cmos門電路輸出高電平voh ≈ vdd，低電平vol ≈ 0v。
5、輸出驅動電流比較大：扇出能力較大，一般可以大于50。
6、在使用和存放時應注意靜電屏蔽，焊接時電烙鐵應接地良好。
