1、結構

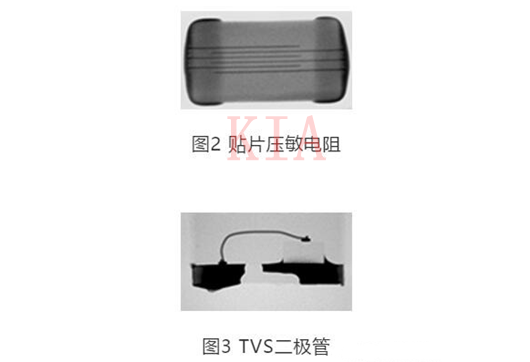

貼片壓敏電阻是主要以氧化鋅為基礎的陶瓷半導體產品。主要采用下圖所示的積層結構，通過積層張數、層間的調整，可以控制擊穿電壓、靜電容量。
而TVS二極管是P型半導體和N型半導體結合而構成的，是硅基ESD防護器件。在二極管中，也有使用Au絲等的情況。
2、I-V曲線

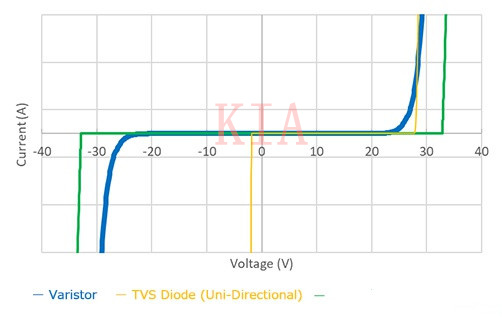

貼片壓敏電阻和TVS二極管的電阻值會隨施加電壓的變化而改變。貼片壓敏電阻可以進行雙向靜電保護。
TVS二極管以前大多是有方向性的，但最近雙向的TVS二極管也增加了。但是，由于存在因方向性不同而不同的情況，所以需要注意。
3、對施加過電壓的反應速度
從盤型壓敏電阻等初期的壓敏電阻時的記憶中，壓敏電阻的反應速度慢，經常聽到這樣的話。

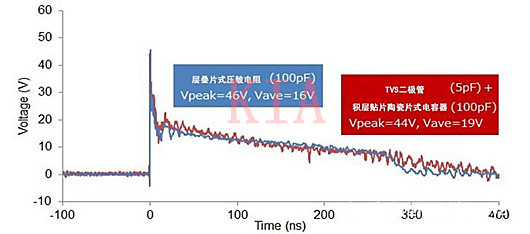

但是，如下圖所示，貼片壓敏電阻和TVS二極管對施加過電壓的反應速度一樣。施加IEC61000-4-2 HBM +8kV后，在1ns以內達到峰值，400ns后施加在保護部件上的電壓值幾乎為0。
4、靜電容量
壓敏電阻和TVS二極管的靜電容量幅度大不相同。由于貼片壓敏電阻采用積層結構，所以可以通過增加內部電極的層數，增加靜電容量。

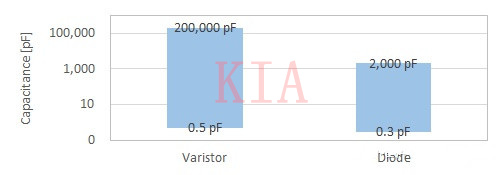

用EIA0805以下的尺寸進行比較時，如下圖所示，靜電容量的最大值有近100倍的差距。因此，在必須并聯放入MLCC的線路中，也有可以用單個貼片壓敏電阻應對的情況。
5、其他特性

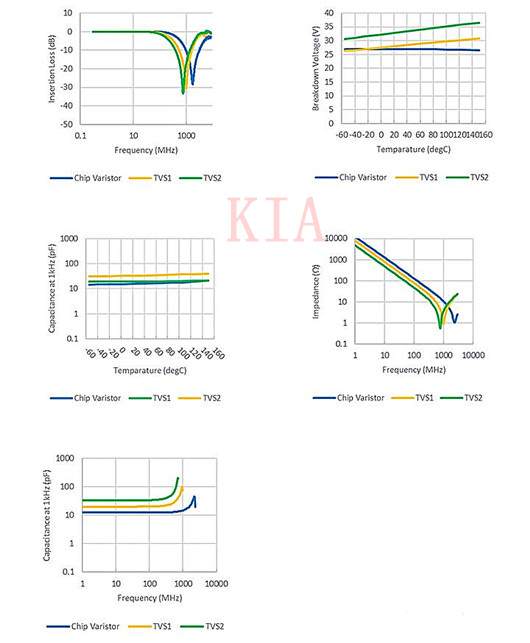

其他的溫度特性和插入損耗等，雖然貼片壓敏電阻和TVS二極管有一些不同，但在用相同規(guī)格比較時動作相同。由于在各數據表中記載了它們各自的動作，所以可以與TVS二極管進行比較。
