二極管限幅電路知識|限幅電路圖解-KIA MOS管


二極管限幅電路

在電子電路中,常用二極管限幅電路對各種信號進行處理。它用來讓信號在預置的電平范圍內有選擇地傳輸一部分信號。


限幅電路按功能分為上限限幅電路、下限限幅電路和雙向限幅電路三種。


在上限限幅電路中,當輸入信號電壓低于某一事先設計好的上限電壓時,輸出電壓將隨輸入電壓而增減;


但當輸入電壓達到或超過上限電壓時,輸出電壓將保持為一個固定值,不再隨輸入電壓而變,這樣,信號幅度即在輸出端受到限制。


同樣,下限限幅電路在輸入電壓低于某一下限電平時產生限幅作用。

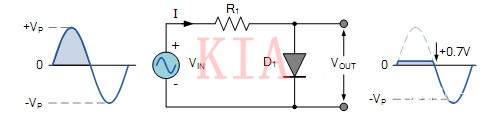

正限幅電路

正半周時且Vin的電壓大于等于0.7V時,二極管導通,Vout會被鉗位在0.7V;


在負半周和Vin電壓小于0.7V時,二極管是截止狀態,所以Vout=Vin,即Vout波形跟隨Vin波形。

二極管限幅電路

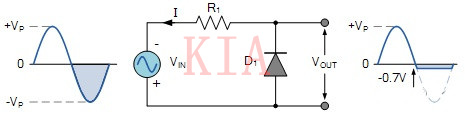

負限幅電路

在正半周時,二極管截止,Vout=Vin,即波形跟隨;


在負半周Vin電壓小于等于-0.7V時,二極管會導通,Vout電壓會被鉗位在-0.7V。

二極管限幅電路

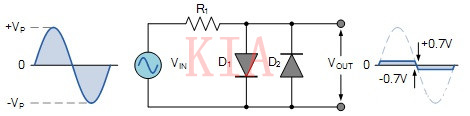

雙向限幅電路

雙向限幅是結合了上面兩個電路,用了兩個二極管。


正半周,通過D1將超出的部分鉗位在0.7V,負半周通過D2將超出的部分鉗位在-0.7V。

二極管限幅電路

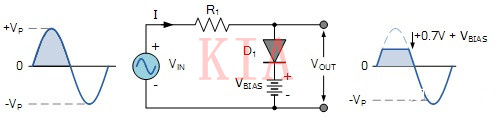

正偏壓限幅

為了產生不同的限幅電壓,有時候會在電路中加入偏置電壓Vbias,當Vin的電壓大于等于Vbias+0.7V時,二極管導通,Vout被鉗位。

二極管限幅電路

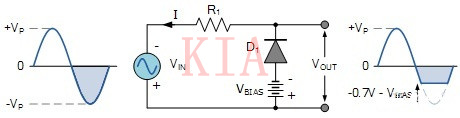

負偏壓限幅

負偏壓是一樣的道理,Vin電壓小于等于-0.7-Vbias時,二極管導通,Vout被鉗位。

二極管限幅電路

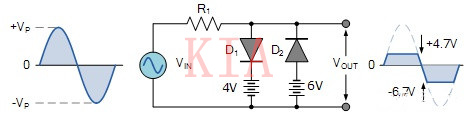

雙向偏壓限幅

雙向偏壓限幅是兩個二極管加兩個偏置電壓,正半周大于等于4.7V時,D1導通,超出部分被鉗位在4.7V;


負半周小于等于-6.7V時,D2導通,超出部分被鉗位在-6.7V。

二極管限幅電路


上面幾種都是不含有電容的電路,主要是用來限幅。
