運放加MOS管組成的恒流電路解析-KIA MOS管
信息來源：本站 日期：2021-09-23

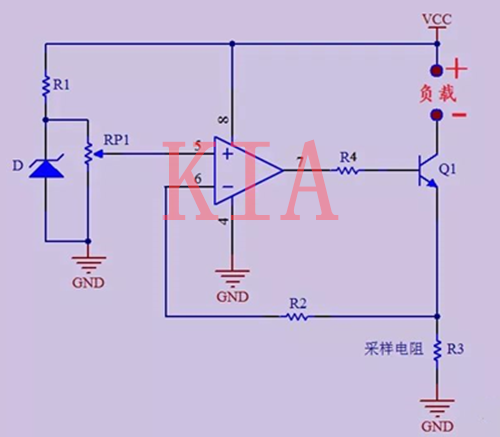

這是一種由運放和三極管組成的恒流源電路，電流可調，簡單又實用。
圖中的電路為什么用運放作比較器，而不直接使用比較器呢？大家都知道，集成運算放大器具有開環增益高和輸出阻抗低等特點，用運放作穩壓電源的比較器比直接使用比較器要理想得多。
(1)此電路是一個負反饋電路，由采樣電阻R3實時反饋負載電流，當負載電流變大時，運放反相輸入端的電壓比正相輸入端的電壓高，運放輸出低電平，使三極管截止，觸使負載電流減小；
當負載電流變小時，運放反相輸入端的電壓比正相輸入端的電壓低，運放輸出高電平，使三極管導通，觸使負載電流曾大。因此，負載電流經過采樣電阻的實時反饋下最終達成恒定的穩定電流。
(2)電阻R2起緩沖限流的作用，一般選取1K~100K之間；通過調節電位器RP即可改變恒流源電流的大小，可以根據實際需求選擇合適的電位器及電阻大小；
穩壓管D的作用是為電位器提供恒定的電壓，防止因?yàn)殡娫吹牟▌?dòng)而引起運放正輸入端電壓不穩定，導致負載電流有波動。
(3)三極管Q1為NPN類型，使用時根據實際電壓、電流的要求選擇合適的三極管，若功率大需考慮散熱的要求，做好散熱措施。
(4)此電路看似簡單，實際原理是當采樣電阻的電壓變化時，直接反饋到運放的反相輸入端，它與同相輸入端電壓的差值被運放放大，輸出控制三極管的基極電流，改變?nèi)龢O管的內阻，
從而改變發射極與集電極間的電壓降，從而使采樣電阻的電壓保持不變，以達到負載電流恒定的目的。
當然，也可以把NPN三級管換成N溝道的MOS管，實現原理類似。

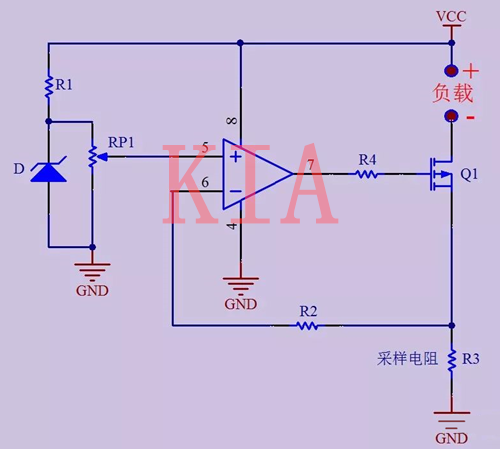

圖為使用MOS管組成的恒流源電路原理。
