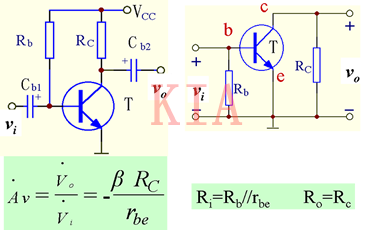

組態一：共射電路
組態二：共集電極電路
共集電極組態基本放大電路如圖所示。

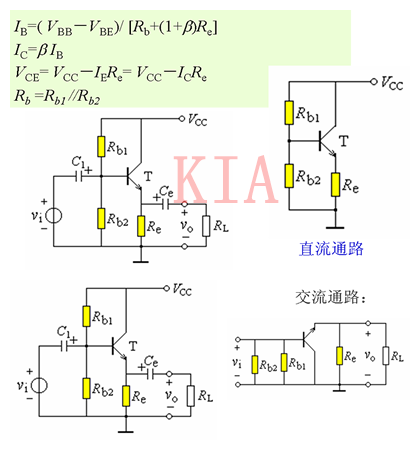

(1)直流分析
(2)交流分析

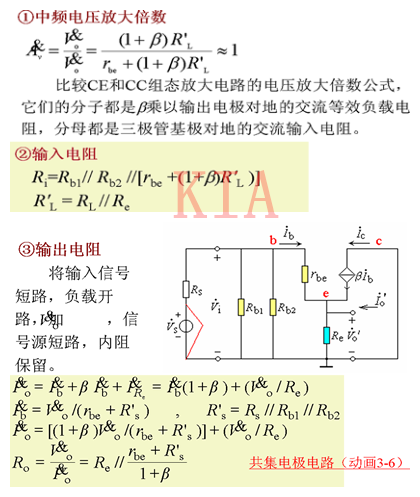

放大倍數/輸入電阻/輸出電阻
組態三：共基極放大電路

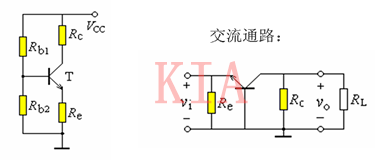

共基組態放大電路如圖
交流、直流通路

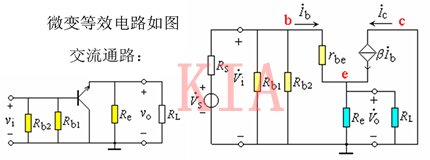

微變等效電路

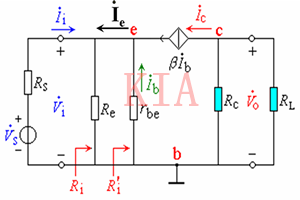

共基極組態基本放大電路的微變等效電路
性能指標
三種組態電路比較
共射電路:電壓和電流放大倍數均大，輸入輸出電壓相位相反，輸出輸出電阻適中。常用于電壓放大。
共集電路:電壓放大倍數是小于且接近于1的正數，具有電壓跟隨特點，輸入電阻大，輸出電阻小。常作為電路的輸入和輸出級。
共基電路:放大倍數同共射電路，輸入電阻小，頻率特性好。常用作寬帶放大器。
