N-P溝道MOS管工作示意圖分享-KIA MOS管
信息來源：本站 日期：2021-07-05

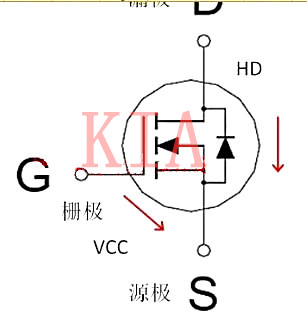

1. Vcc電壓 由G腳流向S腳 打開閥門
2. HD電壓 由D腳流向S腳 到地形成環路

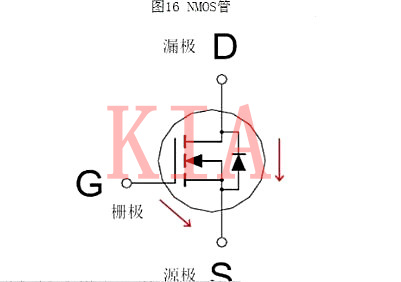

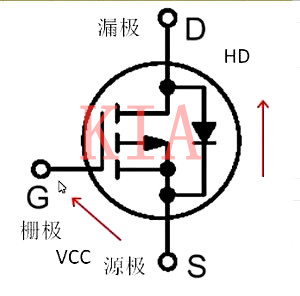

如圖，N溝通增強型MOS管首先在柵極(G極)和源極(S極)之間接Vcc電壓,電流通過柵極(G極)流向源極(S極)，這是開通漏極和源極(DS極)的前提；
當柵極和源極開通后，再在漏極(D極)和源極(S極)上加HD電壓， 大電流才能從漏極(D極)流向源極(S極)到地形成一個回路，這就是NMOS管的工作原理。

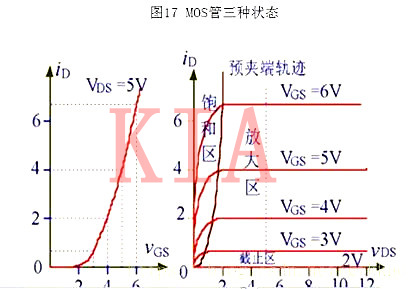

1、Ugs<Ugs(th):截止區
2、Ugs>Ugs(th),然后比較Uds與Ugs-Ugs(th)的大小
如果相等:預夾斷: (對應三極管的截止區)
如果小于:可變電阻區; (對應三極管的飽和區)
如果大于:恒流區; (對應三極管的放大區)
