PMOS用于電源開關應用分析-KIA MOS管

pmos電源開關

PMOS 和 NMOS 哪個更適合用于電源開關這種場合？大部分都是從工藝，導通電阻 Rds 來解釋，但隨著半導體工藝的進步，現今的 PMOS 與 NMOS 之間差距已經不大了，從 SOT-23 的封裝來看，兩者的大小也是差不多的。個人覺得，PMOS 用于電源開關更多是為了方便控制。

PMOS用于電源開關應用

上電控制：

軟件控制系統上電、下電、不同模式之間切換，一般通過控制 NMOS 進而 PMOS 開關；

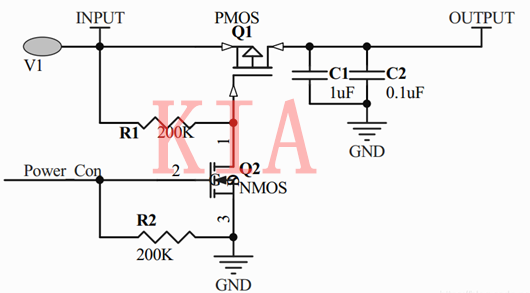

PMOS 電源開關

此種設計方式也可以用于多種模式之間的切換，通過不同模式來操作 NMOS ，一路 NMOS 的開關決定了一個模式，從而打開 PMOS 。

電源開關選擇 PMOS (上圖Q1) 的原因：

因為 PMOS 是 Vgs < 0 時，D、S 之間導通，而 PMOS 的源極 (S) 經常接著是要通過的電壓，比如電池的 3.7V~4.2V，這樣只需柵極 (G) 的電壓一定范圍小于源極的電壓，PMOS 就可以導通，經常使用如上圖，通過一個 NMOS 下拉到地，打開 PMOS。

而如果采用 NMOS 作為電壓的開關的話，困難就比較大，因為 NMOS 的開啟電壓Vgs = (Vg-Vs) > 0，就要求 NMOS 的柵極電壓要大于源極的電壓，

這樣在一個系統下，經常是降壓比較多的，就不容易找到一個比連接 NMOS 的源極還跟高的電壓，所以導通電壓常用 PMOS。采用 NMO S也是可以的，只是不如 PMOS 方便控制。

電池防反接：

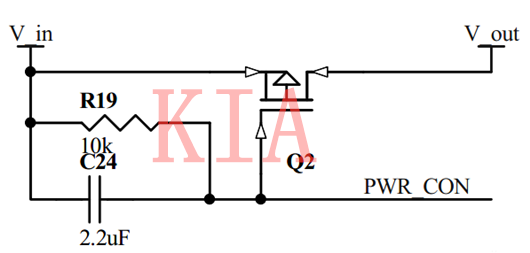

如下圖：上電瞬間，PMOS 管的寄生二極管導通，系統形成回路，源極 S 的電位大約為 Vbat-0.6V，而柵極 G 的電位為0，MOS管的開啟電壓極為：Ugs = 0 -（Vbat-0.6），柵極表現為低電平，Vgs < 0，PMOS 的 DS 導通，系統通過 PMOS 的 DS 接入形成回路。

PMOS 電源開關
