MOS管怎么放電？MOS管充放電原理解析-KIA MOS管
信息來源：本站 日期：2021-04-19
一、基本原理
MOS管本身有Cgs，Cgd，Cds寄生電容，這是由制作工藝決定的。MOS管的開通和關斷其實就是對Cgs充放電的過程。

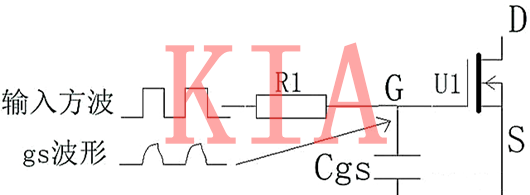

開啟時通過柵極R1電阻對Cgs充電，充電時間常數=R1*Cgs。所以R1較大的話，時間常數就大了。這樣如果開關頻率很高的話，在脈寬的時間內管子很可能無法正常導通。
一般用方波來驅動MOS管，由于Cgs的電容效應，驅動波形發生畸變，如上圖。
所以gs波形的上升沿和下降沿會變緩，有時會產生振蕩，所以在布板的時候，驅動環路一定要短，驅動芯片周圍盡可能敷銅用地包起來，防止產生不必要的干擾。
二、參考電路
為了快速開通和關斷，提供以下兩種電路作為參考:

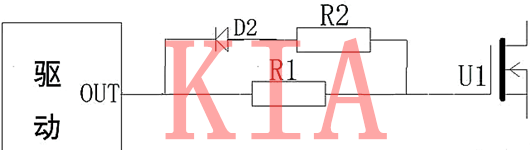

當OUT為高，由于D2反相，只能通過R1向MOS管充電，
當OUT為低，gs電容通過R2，D2向驅動放電。
R1，R2的值一般在10R左右，可根據測試的驅動波形適當調整參數。

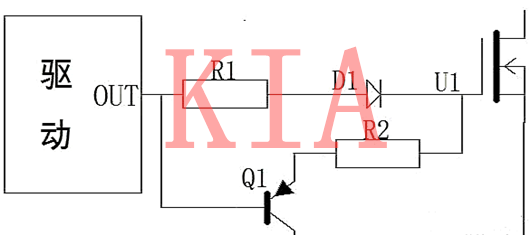

下圖原理分析類似
三、注意事項

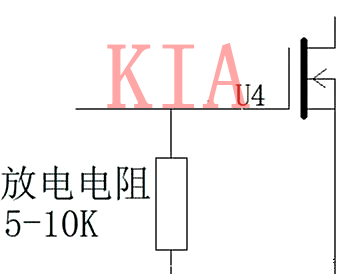

MOS管gs間必須加一個5-10KΩ的放電電阻，這一點非常重要。
理由有二:
1.防止在靜電作用下，電荷沒有釋放回路，容易引起靜電擊穿；
2.MOS管在開關狀態工作時，就是不斷的給Cgs充放電，當斷開電源時，Cgs內部可能儲存有一部分電荷，但是沒有釋放回路，MOS管柵極電場仍然存在且能保持很長時間，建立導電溝道的條件沒有消失。在下次開機時，在導電溝道的作用下，MOS管立即產生不受控的巨大漏極電流Id，引起MOS管燒壞。
