兩個二極管反相串聯可起交流穩壓（限幅）作用。
我們知道，穩壓二極管是利用了其反相擊穿特性，也就是說它只能應用在直流電路中，在交流電路中其中一個半波會正向短路短路，另一個半波則可以反向擊穿穩壓或限幅。如果兩個二極管反相串聯，則可起到雙向限幅的作用。可控硅應用電路中的觸發二極管，即是這種形式的管子。
穩壓二極管反向串聯的作用：
1、經常在功率較大的放大電路，功率管的基極b與發射極e即發射結并聯兩個反向的二極管，這是通過對發射結輸入電流的分流作用而起保護作用；
2、兩個二極管反向串聯后對與之并聯的電路可起過壓保護作用，當電路過壓時，二極管首先擊穿短路。
雙向過壓保護。這種雙向tvs,雙向過壓保護電路一般用于電子電路，與被保護的PN結并聯，保護該PN免遭反向過電壓的危害。

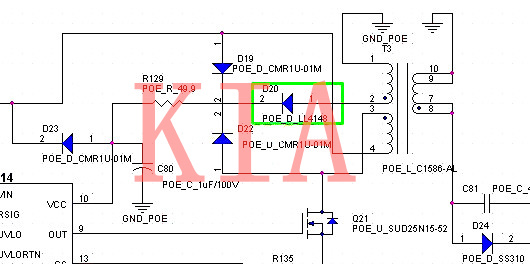

上圖為兩個反向串聯的二極管
二極管反向串聯作用：過壓保護，靜電保護，電壓鉗位，阻尼作用。
瞬態電壓抑制器（Transient Voltage Suppressor）簡稱TVS,是一種二極管形式的高效能保護器件。
當TVS二極管的兩極受到反向瞬態高能量沖擊時，它能以10-12秒量級的速度，將其兩極間的高阻抗變為低阻抗，吸收高達數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件，免受各種浪涌脈沖的損壞。
1、將TVS二極管加在信號及電源線上，能防止微處理器或單片機因瞬間的肪沖，如靜電放電效應、交流電源之浪涌及開關電源的噪音所導致的失靈。
2、靜電放電效應能釋放超過10000V、60A以上的脈沖，并能持續10ms;而一般的TTL器件，遇到超過30ms的10V脈沖時，便會導至損壞。
利用TVS二極管，可有效吸收會造成器件損壞的脈沖，并能消除由總線之間開關所引起的干擾（Crosstalk）。
3、將TVS二極管放置在信號線及接地間，能避免數據及控制總線受到不必要的噪音影響。
開關電源中的開關管一般是mos管，由于mos管的G極對靜電或過壓非常敏感，所以為了保護它免遭損壞才加雙向TVS給與保護，一般三極管開關并不害怕靜電，很少有這個保護。
4、如果是兩個穩壓二極管反向串聯，正、反方向電壓到達穩壓值時，電壓被鉗位。
5、如果是兩個穩壓二極管反向串聯，正、反方向電壓到達穩壓值時，電流劇增，電動力增大，起阻尼作用。
