繪制NMOS管的步驟與PMOS管基本相同(新建一個名為NMOS的Ccll)。不同的是NMOS是做在P型襯底上,要有一個N型注入層,這一層要覆蓋整個有源區。
同樣,為進行源區和漏區的連接,要用金屬1畫兩個矩形,分別覆蓋源區和漏區上的接觸孔,覆蓋長度為0.1um。為進行襯底連接,必須在襯底的有源區中間添加接觸孔,這個接觸孔每邊都被有源區覆蓋0.2um。
然后還要進行P型注入,注入?yún)^(qū)覆蓋有源區0,3um,使得金屬1和P型襯底形成良好的歐姆接觸。畫出用于電源的金屬連線,布線完畢后的版圖如圖8.25所示。
圖825 MOS管的實際版圖
(a)PMOS管的版圖 (b)NMOS管的版圖
繼續進行后面的工作以完成整個非門的繪制及繪制輸入、輸出。新建一個Ccll。將上面完成的兩個版圖復制到其中,并以多晶硅為基準將兩圖對齊。然后,可以將任意一個版圖的多晶硅延長和另外一個的多晶硅相交。
單級CMOS版圖的重點是分析串并聯關系。
MOS管并聯：源區連在一起，漏區連在一起。
如例1，N阱中的PMOS從左面第一個開始，到第四個柵后，有源區沒有和前面的有源區相連，所以有三個MOS管并聯，且后面的必然和這三個屬串聯關系。
MOS管串聯：源漏區首尾相連，整體看只有一個源和一個漏與外部連接。
例如下圖N阱中PMOS，兩組并聯的PMOS，先將各組看為一個柵，則兩個柵之間的有源區為首位相連，兩組為串聯關系。
復雜的版圖，先將已分析出的串聯管、并聯管分別等效為一個MOS管，再分析。

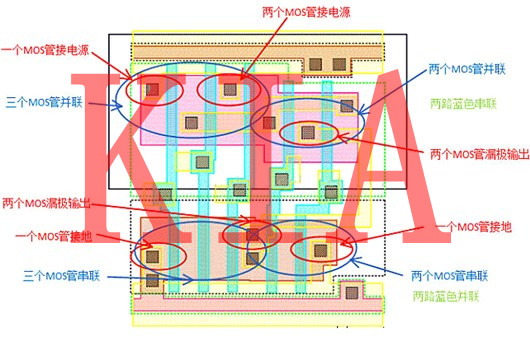

例1.分析過程：紅->藍->綠
例2.分析PDN：先把串聯柵等效為一個MOS管，可以看出剩下2個漏相連，2個源接地，共有2+2-1即3組MOS管并聯，再將合并管恢復。
例3. CMOS版圖選擇性分析：CMOS版圖的PUN和PDN實現的是相同的功能，如果判斷出是標準CMOS版圖（特點是相應的NMOS、PMOS管柵極相連），則可只分析PUN或PDN中的一個。
直觀上看，二者中簡單者有源區相連比較有規律。
但是分析PUN要注意，分析完的串并聯關系，要先做對偶變換（加乘互換，0、1互換），再加上“非”。
