電工入門基礎知識

1、左零右火。

2、三相五線制用顏色黃、綠、紅、淡藍色；分別表示U、V、W、N保護接地線雙顏色(PE)。

3、變壓器在運行中,變壓器各相電流不應超過額定電流;最大不平衡電流不得超過額定電流的25%。變壓器投入運行后應定期進行檢修。

4、同一臺變壓器供電的系統中,不宜保護接地和保護接零混用。

5、電壓互感器二次線圈的額定電壓一般為100V。

6、電壓互感器的二次側在工作時不得短路。因短路時將產生很大的短路電流,有可能燒壞互感器,為此電壓互感器的一次,二次側都裝設熔斷器進行保護。

7、電壓互感器的二次側有一端必須接地。這是為了防止一,二次線圈絕緣擊穿時，一次高壓竄入二次側,危及人身及設備的安全。

8、電流互感器在工作時二次側接近于短路狀況。二次線圈的額定電流一般為5A。

9、電流互感器的二次側在工作時決不允許開路。

10、電流互感器的二次側有一端必須接地 ,防止其一、二 次線圈絕緣擊穿時，一次側高壓竄入二次側。

11、電流互感器在聯接時,要注意其一、二次線圈的極性 ,我國互感器采用減極性的標號法。

12、安裝時一定要注意接線正確可靠,并且二次側不允許接熔斷器或開關。即使因?yàn)槟撤N原因要拆除二次側的儀表或其他裝置時,也必須先將二次側短路,然后再進行拆除。

13、低壓開關是指1KV以下的隔離開關、斷路器、熔斷器等等。

14、低壓配電裝置所控制的負荷,必須分路清楚,嚴禁一閘多控和混淆。

15、低壓配電裝置與自備發電機設備的聯鎖裝置應動作可靠。嚴禁自備發電設備與電網私自并聯運行。

16、低壓配電裝置前后左右操作維護的通道上應鋪設絕緣墊,同時嚴禁在通道上堆放其他物品。

17、接設備時:先接設備,后接電源。

18、拆設備時:先拆電源,后拆設備。

19、接線路時:先接零線,后接火線。

20、拆線路時:先拆火線,后拆零線。

21、低壓熔斷器不能作為電動機的過負荷保護。

22、熔斷器的額定電壓必須大于等于配電線路的工作電壓。

23、熔斷器的額定電流必須大于等于熔體的額定電流。

24、熔斷器的分?jǐn)嗄芰Ρ仨毚笥谂潆娋€路可能出現的最大短路電流。

25、熔體額定電流的選用,必須滿足線路正常工作電流和電動機的起動電流。

26、對電爐及照明等負載的短路保護,熔體的額定電流等于或稍大于負載的額定電流。

27、對于單臺電動機，熔體額定電流2(1.5-2.5)電機額定電流。

電工基礎知識-電路圖基礎符號

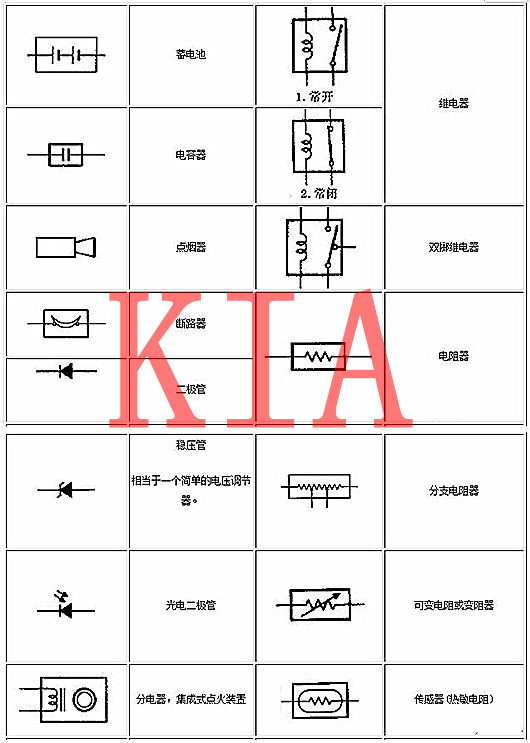

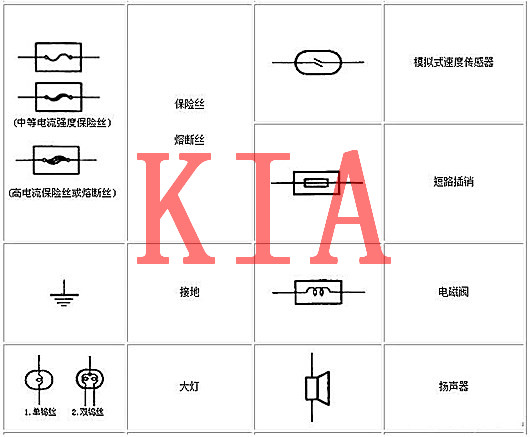

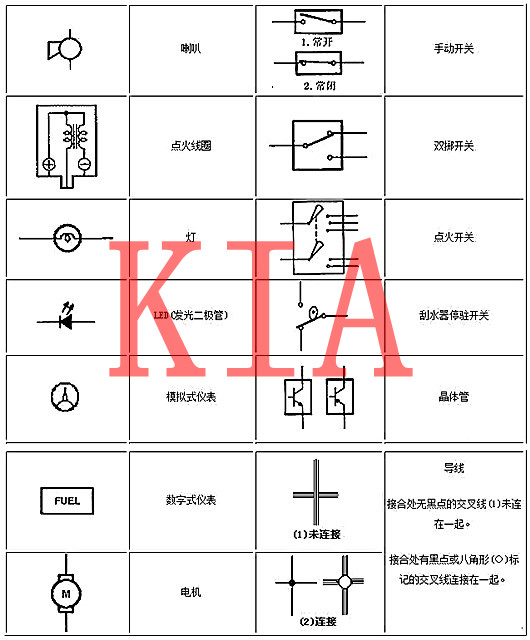

電路圖符號是指用一種書畫圖形代表一種電子元件（比方：電容、電阻、二極管、三極管、集成電路等等）的符號，有了電路圖符號，學習、演示、計劃就能夠輕松的在圖紙上完結。

電工基礎知識-電路圖解析

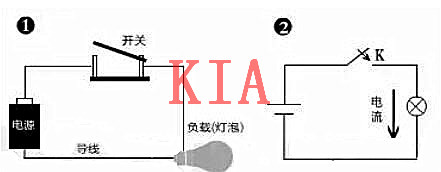

1號實物電路圖中，檔開關閉合傷后，電路中就有電流流過，電能的來源是由電池將化學能轉換而來，燈泡作為負載將電池中通過導線傳輸過來的電能轉換成熱能消耗掉，這個過程實現了電能與熱能、光能的轉換。

當開關斷開后電路便切斷，電流無法流通，燈泡失去了電能能量就不能發光了。2號圖則是為了設計和分析而把電路中實物簡化用符號表示，通常稱為電路圖。

從上面的簡單電路圖中可以看出，電路主要有以下三個部分組成:

電源:它是電路中輸出電能的必不可少的裝置，沒有它電路無法工作。通常由干電池、太陽能電池、發電機等，在工作時它們分別能將化學能、機械能、光能等能量轉換成電能。

負載:負載也是電路的必不可少的基本組成部分，通常稱為用電設備，比如電燈、電動機、電水壺、電視機等等，它們能將電能傳換成光能、熱能、機械能等。

連接導線:用來傳輸合分配電能，沒有他就無法構成電路，開關也屬于歸于導線中了。

以上便是以直流電最基本電路。

在實際運用中的線路常常還有很多附屬設備，比如各類控制(如通過可變電阻控制耳機音量大小)、保護(如短路自動跳閘)、測量(比如電流表)等設備，有些教程里可能還另外有一個“輔助設備”的第四條，開關、控制等設備被歸類到這里，基本電路就以上三條足夠說明了。

另外這些基礎知識很多電工朋友可能在初中物理課中已經對此比較熟悉了，只要了解電路的組成部分就可以。

常用的電氣圖有系統圖，平剖面圖，原理圖和安裝圖等。

系統圖:是用來表示供電系統的組成部分及其連接方式，通常用粗實線表示。系統圖通常不表明電氣設備的具體安裝位置。但通過系統圖可以了解整個工程的供電全貌和接線關系。

平剖面圖:詳細地、具體地標注了所有電氣線路的具體走向及電氣設備的位置、坐標、并通過圖形符號將某些系統圖無法表達的設計意圖表達出來，具體指導施工。

原理圖:用來表示各控制信號回路的動作原理，并將各電氣設備及電氣元件之間的連接方式，按動作原理用展開法繪制出來，便于看清動作順序。

原理圖分為一次回路(主回路)和二次回路(控制回路)，二次回路包括控制、保護、測量、信號等線路。一次回路通常用粗實線繪制，二次回路通常用細實線繪制。原理圖是指導設備制作、施工和調試的主要圖紙。

安裝圖:又稱安裝大樣圖，用來表示電氣設備和電器元件的實際接線方式、安裝位置、配線場所的形狀特征等。

對于某些電氣設備或電氣元件在安裝過程中有特殊要求或無標準圖的部分，設計者應繪制專門的構件大樣圖或安裝大樣圖，并詳細地標明施工方法、尺寸和貝體要求，指導設備制作和施一般施工圖都有文字說明，它的作用是對圖紙中不能用符號表明的與施工有關的或?qū)こ逃刑厥饧夹g(shù)要求的補充。

比如與弱電線路并排敷設時的線間距離要求;與煤氣管、熱力管道交叉時的間距，電氣線路與建筑、結構的具體配合，電氣保護措施等。
