開關MOSDS波形圖

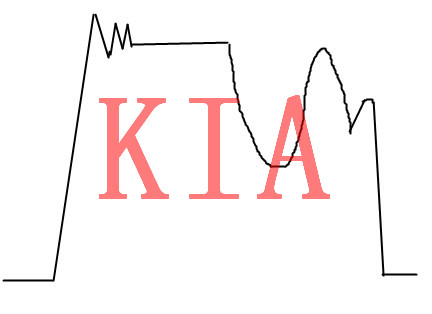

MOS管DS波形：假設在一臺數字示波器上只看到這一點波型,知道變壓器電感量為1mH,通過從示波器上測量和計算,得出下列數值。
（1）大約的交流輸入電壓值
（2）次級反到初級的電壓
（3）占空比
（4）變壓器漏感
（5）變壓器和MOS的總雜散電容
（6）變壓器傳送的能量
明顯反激,而且是斷續模式
剛開始是漏感震蕩,后來是電感和mosfet的電容震蕩
前一個直流電壓是Vin+(Np/Ns)(Vo+VF(二極管導通壓降))
后一個就是Vin
后一個震蕩的周期可以算出Cds大小
高壓時MOS管的Cds很小,振蕩的電容主體是變壓器雜散電容。
根據反射電壓,反射電壓持續時間,輸入電壓就可以計算導通時間,占空比也就出來了(伏特秒平衡),Vref*Tvref=Vin*Ton。

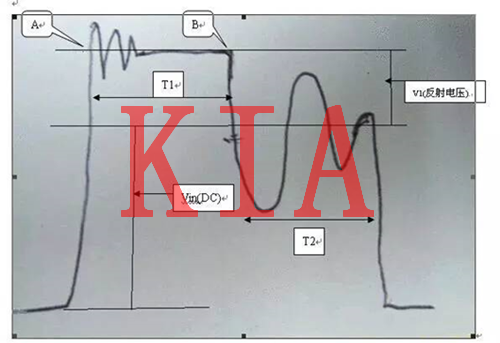

當MOS管電壓上升到A點時,輸出整流管導通,初級勵磁電感鉗位于V1。
此時,漏感和雜散電容諧振,由于變壓器線圈存在直流和交流電阻,該振蕩位阻尼振蕩,消耗了漏感中的能量在B點時,勵磁電感中電流下降為零,次級整流管自然截止,勵磁電感上電壓下降為零。
勵磁電感和雜散電容諧振,MOS管的雜散電容Coss向勵磁電感放電,Vds電壓下降,可從波形中得到驗證。
計算:

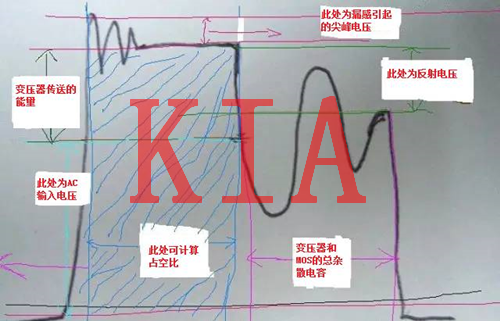

如圖所示,可以讀出反射電壓V1,和Vin(DC).則,交流輸入電壓約為Vin(DC)/sqrt(2),不帶PFC。
由伏秒平衡可得,Vin(dc)*Ton=V1*T1,可求得,Ton.那么,占空比D=Ton/(Ton+T1+T2)。

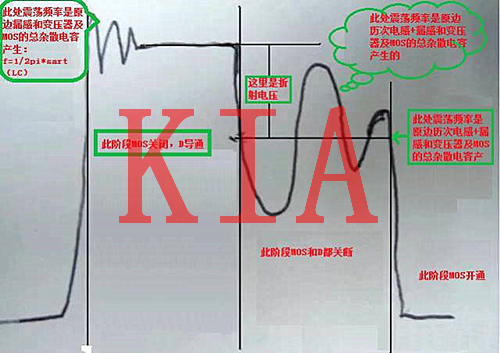

近似求解,從圖中分別讀出漏感、勵磁電感同雜散電容諧振的頻率,根據f=1/(2*pi*sqrt(L*c)),由勵磁電感感量已知,為1mH,可求得雜散電容值.進一步就可求得漏感的感量。
從波形中可以看出,此時該反激電路工作于斷續模式,初級能量完全傳送到次級。
根據Vin*Ton=Lp*Ip,其中,Lp為1mH,就可求得初級峰值電流Ip,那么,該變壓器在一個周期內傳送的能量為:1/2*Lp*Ip^2。
