TBU場效應管觸發器

TBU(場效應管觸發器)則與傳統保護的方式不同，它只用1個元件就替代了次級保護器和提供協調性的考量。當我們把TBU放入電路之后，電流會上升，這時候TBU就會打開，有效阻絕電流與電壓，電路就會被保護。

當電壓上升之后，因?yàn)槠浞磻?yīng)速度非常快，代表電流也上升，TBU動作之后會阻絕電壓與電流的部分。TBU是電流啟動電壓回復的元件。當TBU沒有動作的時候，如同電阻；電流超過之后，開關直接打開來承接高阻；

當電壓回復之后，TBU回復原本工作狀態。此設計無疑提供了一種空間最佳化、降低成本、增強安全性的完美解決方法。

TBU是由金屬氧化物半導體場效應管(MOSFET)所構成，將其裝置于系統電路中，即可透過MOSFET來實時監測電流并觸發電路保護功能，并提供有效的屏障使敏感電子設備不會因受到大的突波電壓或電流而損毀。

一旦電流超過TBU裝置的Itrigger(觸發電流)，柏恩TBU即可在不到1微秒之內做出反應。當電路運行中，TBU的阻止線電流若小于標準值的1mA(毫安)，TBU將會阻斷突波電壓通過。

當電流突波瞬間消失后，電壓跨過TBU且低于電壓(Vreset)水平，其TBU裝置將重置。無論是在沒有直流偏壓或者直流偏壓低于重置電壓(Vreset)的情況下，TBU總是能進行在線重置，并(如同無動力信號一樣)始終保持正常工作狀態。

TBU(場效應管觸發器)性能介紹

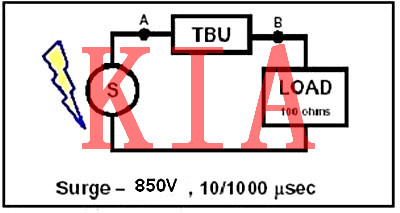

圖1，雷電脈沖測試電路。

圖2，TBU設備的脈沖試驗。

圖3，交流過電壓測試電路。

圖4，TBU阻撓600Vrms的線路交叉。

下面的測試結果顯示TBU在快速上升的雷擊波作用下的反應。測試時使用1 .2 / 50 μs的脈沖發生器作為電壓源，其電壓峰值設置為850V。

測試是在沒有分流設備的條件下進行的(即，沒有GDT、半導體閘流管或MOV)，測試TBU的型號為P850-U180-WH。

圖中的藍色跡線即表示輸入波形(TBU的輸入電壓)，紅色跡線則表示TBU的輸出電壓，綠色跡線表示TBU的輸出電流，TBU可以在1us內完成被觸發，進而保護負載裝置(其中峰值電壓約50V，典型電壓約25V，峰值電流600mA，典型電流200mA)。

TBU場效管觸發器是精密高速浪涌保護裝置，主要用于防止電路短路、交流電源交叉、感應和雷擊浪涌。

下列試驗證明了 TBU在當交流過電壓時的性能。當電涌發作時，TBU起作用，對上升的電流起反應，它被觸發進而保護負載。在剩余的過電壓周期，TBU一直維持保護狀態。

在每一次電涌臨界時，TBU在1微秒之內復位，然后在測試的每個剩余循環過程中重新觸發以保護負載。故障一旦解除，設備就會重設定為正常的低阻抗?fàn)顟B(tài)。
