場效應管圖標與特性干貨解析-KIA MOS管
信息來源：本站 日期：2021-01-13
場效應管圖標：場效應管一般具有3個電極:柵極G、源極S和漏極D(雙柵場效應管有4個電極:柵極G1、極柵G2、源極S和漏極D)。
場效應管的柵極G、源極S和漏極D的功能分別對應于雙極型晶體管的基極B、發射極E和集電極C。由于場效應管的源極S和漏極D是對稱的,實際使用中在多數情況下都可以互換。
場效應管的特性曲線類型比較多,根據導電溝道的不同，以及是增強型還是耗盡型可有四種轉移特性曲線和輸出特性曲線，其電壓和電流方向也有所不同。
如果按統一規定正方向，特性曲線就要畫在不同的象限為了便于繪制，將P溝道管子的正方向反過來設定(電流方向)。有關曲線繪于下圖之中。

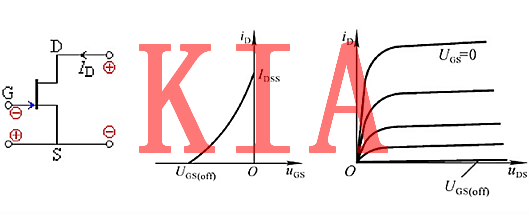

結型場效應管N溝道

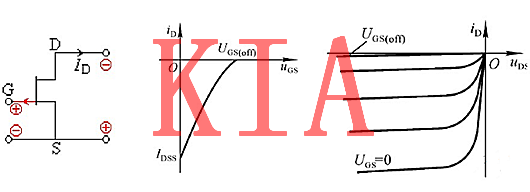

結型場效應管P溝道

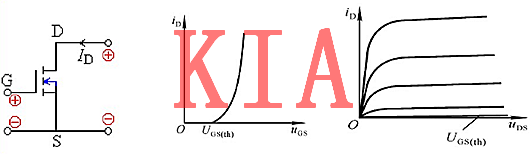

絕緣柵場效應管N溝道增強型
絕緣柵場效應管N溝道耗盡型

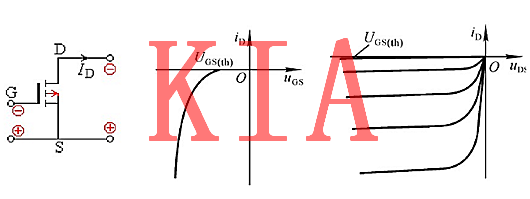

絕緣柵場效應管P溝道增強型

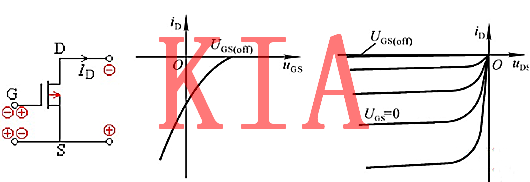

絕緣柵場效應管P溝道耗盡型
四種MOS管的比較:
1.對于P溝道器件，VDD必為負值，襯底必須接在電路中的最高電位上。對于N溝道器件，VDD必為正值， 襯底必須接在電路中的最低電位上。
2.就UGS而言，增強型器件是單極性的，其中P溝道為負值，N溝道為正值，而耗盡型器件則可正可負。
3.N溝道器件，UGS向正值方向增大，ID越大; P溝道器件，UGS越向負值方向增大，ID越大。
