CMOS模擬開關及其應用

CMOS(互補金屬氧化物半導體)集成電路具有微功耗、使用電源電壓范圍寬和抗干擾能力強等特點。其發展日新月異，應用范圍十分廣泛。下面就MOS場效應管及CMOS模擬開關作一介紹。

MOS場效應管的工作原理

金屬氧化物半導體場效應三極管是通過光刻或擴散的方法，在P型基片(襯底)上制作兩個N型區，在N型區上通過鋁層引出兩個電極，即源極(S)和漏極(D)。

漏源兩個擴散區之間的硅表面上生成一層絕緣的氧化膜(二氧化硅)，在氧化膜上也制作一個鋁電極，即為柵極(G)， 兩個擴散區和P型襯底分別構成PN結。

如果把源極和襯底相連接，并在柵源極間加正電壓UGS,就會在襯底表面形成一個導電的反型層，它把漏源兩個N擴散區連接起來，成為可以導電的溝道，見圖1 (a)。

若在漏源之間也加正電壓UDs,則源極與漏極之間將有漏電流ID流通，且ID隨UDps的增加而增大。我們把開始有漏電流產生時的電壓叫做開啟電壓UT,把在P型襯底上形成的導電反型層的場效應管叫做N溝道增強型MOS場效應管。

其符號見圖1(b)。 MOS場效應管的漏極特性曲線及漏極電流ID隨柵極電壓UGs變化的特性曲線如圖2所示。

CMOS模擬開關集成電路及應用

圖6是一種改進了的CMOS開關電路

圖7所示是一個具有四個單刀單擲開關的CMOS集成電路。

其中每一個開關都是由圖6所示的電路組成的。圖中的引出腳①、②相當于圖6中的A、B兩點，引出腳③相當于圖6中的開關S1。

在實際使用中并沒有開關S1，而是加上一個幅度相當于電源(+U)的正脈沖。當未加正脈沖時，相當于S1接地(低電位)。開關處于斷開狀態。當正脈沖到來時，相當于S1接正電壓(高電位)，開關處于導通狀態。我們稱圖中的引出腳1和2；3和4；8和9；10和11組成四個CMOS模擬開關。

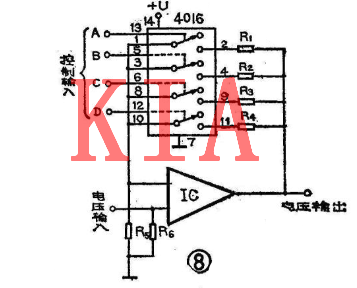

它們之間的串音很小，其隔控制數字化電路。其中的IC是一個線性放大CMOS開關，用來控制反饋電阻R1、R2、R3及R4是否接入電路。由于控制輸入端是低電位時，CMOS開關處于斷開狀態，故線性放大器的反饋電阻未能接上。

只在控制端為高電位時，因CMOS開關導通而接通反饋電阻網絡。如果在控制輸入端輸入不同的低電位和高電位信號，就可使反饋電阻因不同組合而得到改變。

使用CMOS開關應注意以下幾點

(1) CMOS開關與其他CMOS集成電路一樣，由于MOS場效應管襯底上的氧化層特別薄，故容易被一定強度的靜電荷所擊穿。因此在使用時要采取一定的防靜電措施，決不能在通電的情況下接插集成電路，否則電路將被損壞。

(2)通過開關的電流，在使用不同電源電壓時有所不同。在正常情況下，工作電壓為3伏到15伏，電流不超過25亳安或15毫安,不可強行使開關通過更大的電流，否則會影響電路性能以致燒毀開關電路。

(3)不要把控制引出腳懸空。記住CMOS電路設計必須遵循的規則，所有的輸入端一定要和相關的地方連接好。

由于控制引出腳在集成電路的內部是與反相器相連的，如果將控制引出腳懸空，使CMOS開關處于不穩定狀態，反相器很可能將MOS場效應管偏置到線性工作區。這也有可能使電流劇增而燒環集成電路或其他有關電路。

(4)必須限制輸入電壓，使輸入電壓的變化范圍不超過電源電壓的最大值或低于地。由于CMOS集成電路能夠安全工作的電壓可到15伏，一般來說不會出現什么問題。在必要的時候可以先減小輸入信號，通過開關后再增大信號。

CMOS模擬開關集成電路的種類很多，用途十分廣泛，只要掌握了基本原理、性能，必將給我們的工作帶來極大的方便。
