場效應管集成運放：集成電路一般是在一塊厚0.2~0.5mm、面積約為0.5mm2的硅片，上通過平面工藝制做成的。這種硅片( 稱為集成電路的基片)上可以做出包含為數十個(或更多)二極管、電阻、電容和連接導線的電路。
1.電路中各元件在同一基片上，通過相同工藝過程制造而成，其特性較為一致。
2.集成電路中的二極管多用于溫度補償或電平移動,通常由三極管的發射結構成。
3.電阻元件由半導體的體電阻構成，阻值越大，占用的硅片面積越大。通常的電阻范圍為幾十Ω -20kΩ,高阻值的電阻多用半導體三極管等有源元件代替或外接。
4.電容元件由PN結的結電容或MOS管電容來制作，一般的容量小于200pF。不能制造電感元和大電容。因此在集成電路內部通常采用直接耦合，無法采用阻容耦合、變壓器耦合方式。
5.集成電路中多采用復合結構電路。

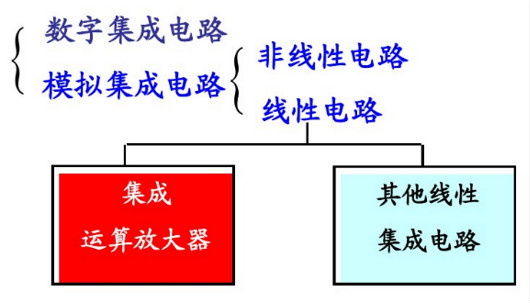

運算放大器

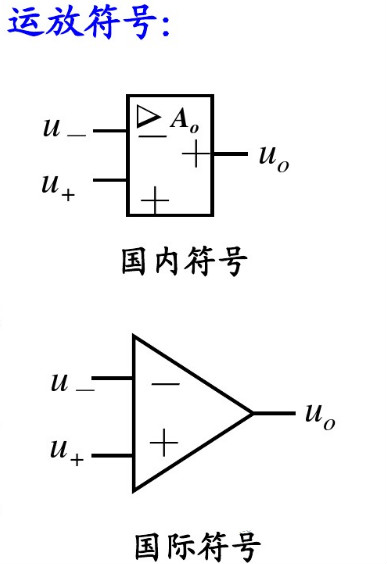

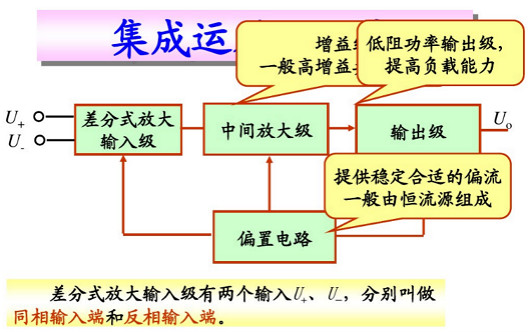

運算放大器的符號中有三個引線端，兩個輸入端，一個輸出端。一個稱為同相輸入端，即該端輸入信號變化的極性與輸出端相同,用符號"+"表示;另一個稱為反相輸入端，即該端輸入信號變化的極性與輸出端相異，用符號"-"表示。

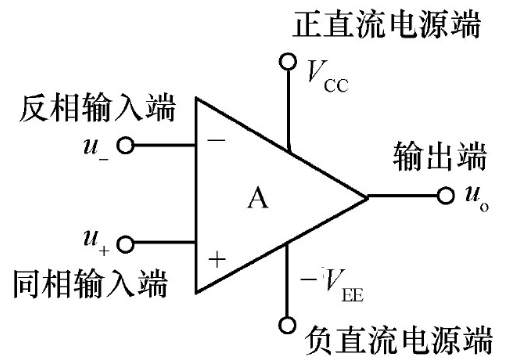

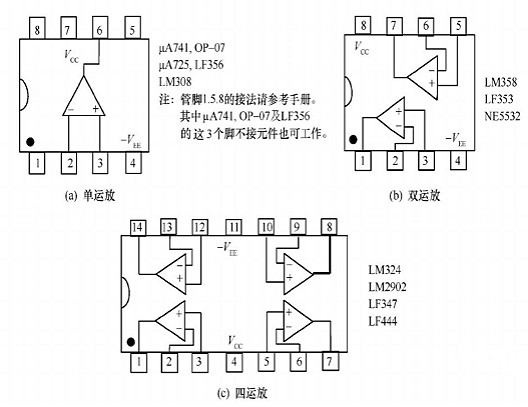

輸出端一般畫在輸入端的另一側，在符號邊框內標有"+"號。實際的運算放大器通常必須有正、負電源端，有的品種還有補償端和調零端。
1.理想運放的同相和反相輸入端電流近似為零

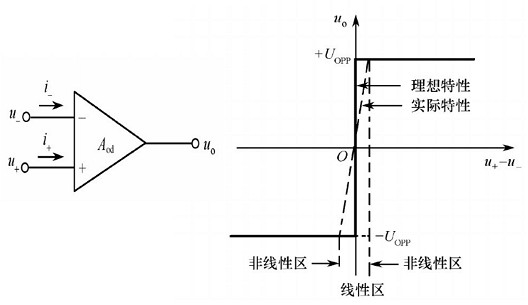

2.理想運放的同相和反相輸入端電位近似相等(線性工作狀態時)
虛斷：由于理想運放的輸入電阻非常高，可以把兩輸入端視為等效開路—簡稱虛斷。
虛短：在運算放大器處于線性狀態時，可以把兩輸入端視為假想短路—簡稱虛短。
虛地：如將運放的同相端接地，即V+=0，則V-=0,即反相端是一個不接“地” 的“地”，稱為虛地。
FET與BJT的區別
1.BJT是電流控制元件; FET是電壓控制元件。
2.BJT參與導電的是電子-空穴， 因此稱其為雙極型器件;FET是電壓控制元件，參與導電的只有一種載流子,因此稱其為單級型器件。
3.BJT的輸入電阻較低，一般102-104Ω;FET的輸入電阻高，可達109-1014Ω
場效應管的分類：
結型場效應管JFET；MOS型場效應管MOSFET
晶體三極管又稱為雙極型三極管，簡記為BJT ( Bipolar Junction Transistor )
場效應管FET (Field Effect Transistor )
結型場效應三極管JFET (Junction typeFET)
絕緣柵型場效應管也稱金屬-氧化物-半導體場效應管MOSFET，簡稱為MOS管(Meta1-Oxide- Semi conductor type FET)
MOS管有NMOS、PMOS、 CMOS
