MOSFET特性參數

MOS場效應晶體管通常簡稱為場效應管，是一種應用場效應原理工作的半導體器件，和普通雙極型晶體管相比，場效應管具有輸入阻抗高、噪聲低、動態范圍大、功耗小、易于集成等特性，得到了越來越普遍的應用。你了解MOSFET特性參數嗎？下面讓我們一起來詳細了解吧。

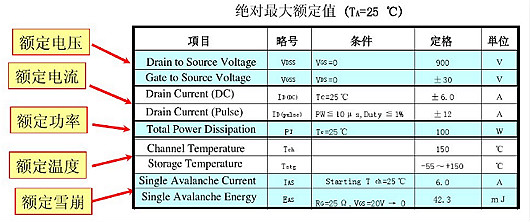

1.絕對最大額定值

任何情況下都不允許超過的最大值

2.額定電壓

VDSS:漏極(D)與源極(S)之間所能施加的最大電壓值。

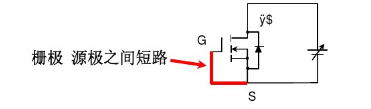

VGss :柵極(G)與源極(S)之間所能施加的最大電壓值。

3.額定電流

ID(DC):漏極允許通過的最大直流電流值

此值受到導通阻抗、封裝和內部連線等的制約，TC=25°C (假定 封裝緊貼無限大散熱板)

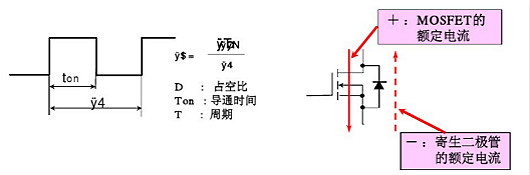

ID(Pulse) :漏極允許通過的最大脈沖電流值

此值還受到脈沖寬度和占空比等的制約

4.額定功耗

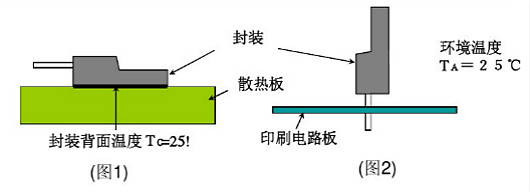

PT :芯片所能承受的最大功耗。其測定條件有以下兩種

TC=25℃的條件...緊接無限大放熱板，封裝

C: Case的簡寫,背面溫度為25℃(圖1)

TA=25℃的條件...直立安裝不接散熱板

A: Ambient的簡寫，環境溫度為25 C (圖2)

5.額定溫度

Tch : MOSFET的溝道的上限溫度，一般Tch≤150C℃

Tstg : MOSFET器件本身或者使用了MOSFET的產品，其保存溫度范圍為最低-55℃,最高150℃

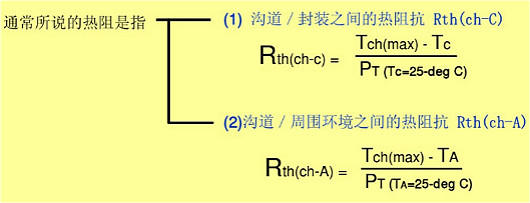

6.熱阻

表示熱傳導的難易程度。熱阻值越小，散熱性能越好。如果使用手冊上沒有注明熱阻值時，可根據額定功耗PT及Tch將其算出。

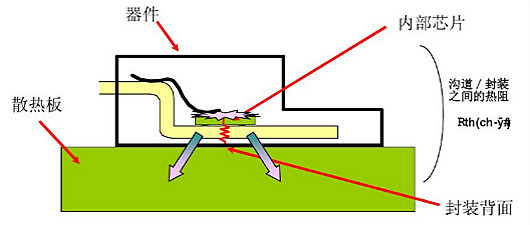

溝道/封裝之間的熱阻(有散熱板的條件)

7.安全動作區SOA

SOA=Safe Operating Area或AOS=Area of Safe Operating

正偏壓時的安全動作區

8.抗雪崩能力保證

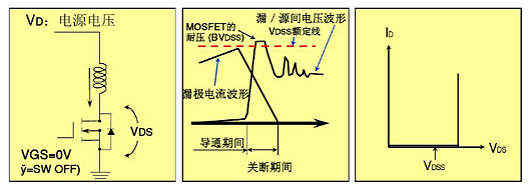

對馬達、線圈等電感性負載進行開關動作時，關斷的瞬間會有感生電動勢產生。

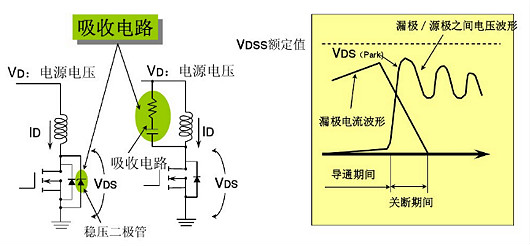

電路比較

(1)以往產品(無抗雪崩保證)的電路必須有吸收電路，以保證瞬間峰值電壓不會超過VDss。

(2)有抗雪崩能力保證的產品，MOSFET自身可以吸收瞬間峰值電壓而無需附加吸收電路。

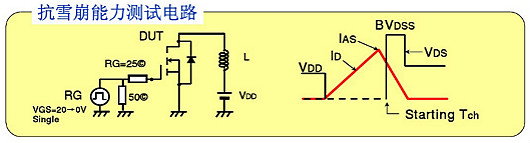

抗雪崩能力保證定義

單發雪崩電流IAS:下圖中的峰值漏極電流

單發雪崩能量EAS:一次性雪崩期間所能承受的能量，以Tch≤150℃為極限

連續雪崩能量EAR:所能承受的反復出現的雪崩能量，以Tch≤150℃為極限

MOSFET特性參數：怎樣選擇MOSFET的額定值

器件的額定-電壓值：應高于實際最大電壓值20%；電流值：應高于實際最大電流值20%；功耗值：應高于實際最大功耗的50%，而實際溝道溫度不應超過-125℃

上述為推薦值。實際設計時應考慮最壞的條件。如溝道溫度Tch從50℃提高到100℃時，推算故障率降提高20倍。

在MOS管選擇方面，系統請求相關的幾個重要參數是：

1． 負載電流IL。它直接決議于MOSFET的輸出才能；

2． 輸入—輸出電壓。它受MOSFET負載占空比才能限制；

3． mos開關頻率FS。這個參數影響MOSFET開關霎時的耗散功率；

4． MOSFET最大允許工作溫度。這要滿足系統指定的牢靠性目的。

MOSFET設計選擇：

一旦系統的工作條件（負載電流，開關頻率，輸出電壓等）被肯定，功率MOSFET在參數方面的選擇如下：

1 RDSON的值。最低的導通電阻，能夠減小損耗，并讓系統較好的工作。但是，較低電阻的MOSFET較高電阻器件。

2 散熱。假如空間足夠大，能夠起到外部散熱效果，就能夠以較低本錢取得與較低RDSON一樣的效果。也能夠運用外表貼裝MOSFET到達同樣效果。

3 MOSFET組合。假如板上空間允許，有時分，能夠用兩個較高RDSON的器件并聯，以取得相同的工作溫度，并且本錢較低。
