本文主要講鋰電池保護電路中功率MOS管的作用，“鋰電池”，是一類由鋰金屬或鋰合金為負極材料、使用非水電解質溶液的電池。由于鋰金屬的化學特性非常活潑，使得鋰金屬的加工、保存、使用，對環境要求非常高。隨著科學技術的發展，鋰電池已經成為了主流。
電動自行車的磷酸鐵鋰電池保護板的放電電路的簡化模型如圖1所示。Q1為放電管，使用N溝道增強型MOS管，實際的工作中，根據不同的應用，會使用多個功率MOS管并聯工作，以減小導通電阻，增強散熱性能。RS為電池等效內阻，LP為電池引線電感。
正常工作時，控制信號控制MOS管打開，電池組的端子P+和P-輸出電壓，供負載使用。此時，功率MOS管一直處于導通狀態，功率損耗只有導通損耗，沒有開關損耗，功率MOS管的總的功率損耗并不高，溫升小，因此功率MOS管可以安全工作。
但是，當負載發生短路時，由于回路電阻很小，電池的放電能力很強，所以短路電流從正常工作的幾十安培突然增加到幾百安培，在這種情況下，功率MOS管容易損壞。
（1）短路電流大
在電動車中，磷酸鐵鋰電池的電壓一般為36V或48V，短路電流隨電池的容量、內阻、線路的寄生電感、短路時的接觸電阻變化而變化，通常為幾百甚至上千安培。
（2）短路保護時間不能太短
在應用過程中，為了防止瞬態的過載使短路保護電路誤動作，因此，短路保護電路具有一定的延時。而且，由于電流檢測電阻的誤差、電流檢測信號和系統響應的延時，通常，根據不同的應用，將短路保護時間設置在200μS至1000μS，這要求功率MOS管在高的短路電流下，能夠在此時間內安全的工作，這也提高了系統的設計難度。
當短路保護工作時，功率MOS管一般經過三個工作階段：完全導通、關斷、雪崩，如圖2所示，其中VGS為MOS管驅動電壓，VDS為MOS管漏極電壓，ISC為短路電流，圖2（b）為圖2（a）中關斷期間的放大圖。
（1）完全導通階段

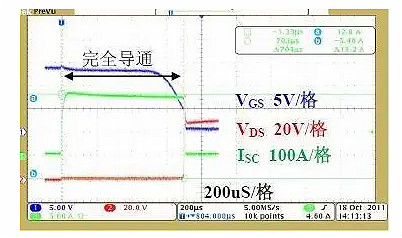

如圖2（a）所示，短路剛發生時，MOS管處于完全導通狀態，電流迅速上升至最大電流，在這個過程，功率MOS管承受的功耗為PON=ISC2*RDS（on），所以具有較小RDS（on）的MOS管功耗較低。
功率MOS管的跨導Gfs也會影響功率MOS管的導通損耗。當MOS管的Gfs較小且短路電流很大時，MOS管將工作在飽和區，其飽和導通壓降很大，如圖3所示，MOS管的VDS（ON）在短路時達到14.8V，MOS管功耗會很大，從而導致MOS管因過功耗而失效。如果MOS管沒有工作在飽和區，則其導通壓降應該只有幾伏，如圖2（a）中的VDS所示。
（2）關斷階段
如圖2（b）所示，保護電路工作后，開始將MOS管關斷，在關斷過程中MOS管消耗的功率為POFF=V*I，由于關斷時電壓和電流都很高，所以功率很大，通常會達到幾千瓦以上，因此MOS管很容易因瞬間過功率而損壞。同時，MOS管在關斷期間處于飽和區，容易發生各單元間的熱不平衡從而導致MOSFET提前失效。
提高關斷的速度，可以減小關斷損耗，但這會產生另外的問題。MOS管的等效電路如圖4所示，其包含了一個寄生的三極管。在MOS管短路期間，電流全部通過MOS管溝道流過，當MOS管快速關斷時，其部分電流會經過Rb流過，從而增加三極管的基極電壓，使寄生三極管導通，MOS管提前失效。
因此，要選取合適的關斷速度。由于不同MOS管承受的關斷速率不同，需要通過實際的測試來設置合適的關斷速度。
