lm7805中文資料-lm7805應用電路、參數、型號和管腳分布-KIA MOS管
信息來源：本站 日期：2019-12-11
lm7805中文資料，先來簡單介紹一下lm7805 用lm78/lm79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。
該系列集成穩壓IC型號中的lm78或lm79后面的數字代表該三端集成穩壓電路的輸出電壓，如lm7806表示輸出電壓為正6V，lm7909表示輸出電壓為負9V。
因為三端固定集成穩壓電路的使用方便，電子制作中經常采用。 最大輸出電流1.5A，LM78XX系列輸出電壓分別為5V;6V;8V;9V;10V;12V;15V;18V;24V。
lm7805中文資料之應用電路，lm7805典型應用電路圖: lm78XX系列集成穩壓器的典型應用電路圖，是一個輸出正5V直流電壓的穩壓電源電路。IC采集成穩壓器lm7805，C1、C2分別為輸入端和輸出端濾波電容，RL為負載電阻。當輸出電流較大時，lm7805應配上散熱板。
為提高輸出電壓的應用電路。穩壓二極管VD1串接在lm78XX穩壓器2腳與地之間，可使輸出電壓Uo得到一定的提高，輸出電壓Uo為78XX穩壓器輸出電 壓與穩壓二極管VC1穩壓值之和。VD2是輸出保護二極管，一旦輸出電壓低于VD1穩壓值時，VD2導通，將輸出電流旁路，保護lm7800穩壓器輸出級不被損壞。
為輸出電壓可在一定范圍內調節的應用電路。由于R1、RP電阻網絡的作用，使得輸出電壓被提高，提高的幅度取決于RP與R1的比值。調節電位器RP，即 可一定范圍內調節輸出電壓。當RP=0時，輸出電壓Uo等于lm78XX穩壓器輸出電壓；當RP逐步增大時，Uo也隨之逐步提高。
為擴大輸出電流的應用電路。VT2為外接擴流率管，VT1為推動管，二者為達林頓連接。R1為偏置電阻。該電路最大輸出電流取決于VT2的參數。
lm7805中文資料的參數如下圖：
lm7805中文資料-三端穩壓器的型號規格和管腳分布
例如：78M05三端穩壓器可輸出+5 V、0.5 A的穩定電壓;7912三端穩壓器可輸出 12V、1A的穩定電壓。
外形及管腳分布，如附下圖所示。

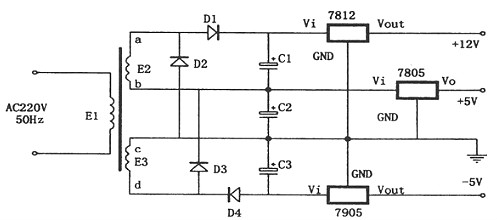

由7805，7905，7812組成的特殊的線性穩壓電源
如圖所示為一種特殊的電源電路。該電路雖然簡單，但可以從兩個相同的次級繞組中產生出三組直流電壓：+5V、-5V和+12V。其特點是：D2、D3跨接在E2、E3這兩組交流電源之間，起著全波整流的作用。
