60v電動車控制器MOS管

MOS電流：60V -100V

MOS電壓：80A-160A

60v電動車控制器MOS管選型

60V MOS管的系列

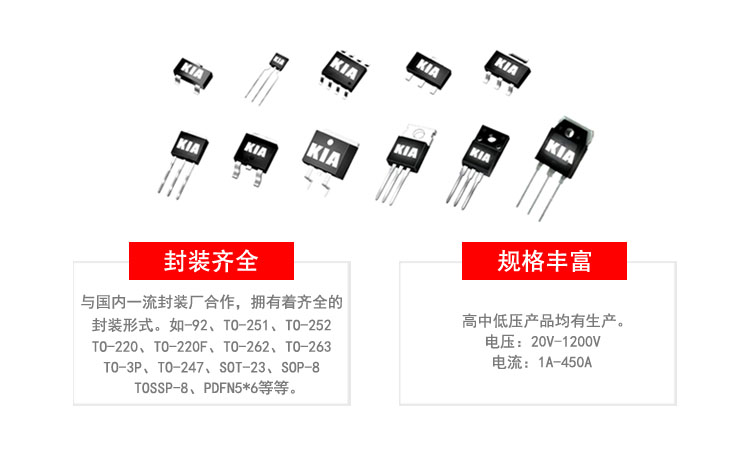

60V MOS管封裝形式

TO-252、TO-92 、TO-2247、TO-3PF、TO-220、DFN5*6、DFN3*3、TO-220F、TO-263、TO-263-6L、TO-251、SOP-8、SOT-223、TSSSOP-8；

可申請樣品及報價和有技術支持，有什么問題有技術員幫忙解決問題！有需要或想了解下的可以聯系下方的聯系方式

MOS管應用于大多數電子設備，如家電、汽車電源、充電器、電動報警器MOS管、電動車MOS管耐壓等。再者，它在這些設備中能夠起到許多作用，比如放大電路、作為可變電阻、作為恒流源及作為電子開關使用。

1、MOS管在電動車控制器中的作用

正常運轉時把電池里的直流電轉換為交流電，從而帶動電機運轉。剎車時將電機回饋的交流電轉化為直流電返回電池。簡單來說電機是靠MOS的輸出電流來驅動的，輸出電流越大（為了防止過流燒壞MOS管，控制器有限流保護），電機扭矩就強，加速就有力，所以MOS管在使用中是起到了“心臟”的作用。

2、MOS管在控制器電路中的工作狀態

它共有這幾種狀態。開通過程、導通狀態、關斷過程、截止?fàn)顟B(tài)、擊穿狀態。MOS管主要損耗包括開關損耗（開通過程和關斷過程），導通損耗，截止損耗（漏電流引起的，這個忽略不計），還有雪崩能量損耗。只要把這些損耗控制在MOS管承受規格之內，MOS管即會正常工作，超出承受范圍，即發生損壞。

而開關損耗往往大于導通狀態損耗，尤其是PWM沒完全打開，處于脈寬調制狀態時（對應電動車的起步加速狀態），而最高急速狀態往往是導通損耗為主。

3、MOS在電動車控制器中的應用

我們電動車上用的功率mos和平常cmos集成電路中的小功率mos結構是不一樣的。小功率mos是平面型結構。而電動車上上用的功率mos是立體結構。平面型結構是指，mos柵極，源級和漏級都在芯片表面（或者說正面），而溝道也在芯片表面橫向排列。（我們常見的教科書的介紹mos原理一般都是拿平面結構介紹）。而功率mos的立體結構（溝道是深槽立體結構）是柵極和源級引線從芯片正面引出（其實柵極也不在表面而是內部，只是比較靠近表面），而漏級是從芯片背面引出（其實整個芯片背面都是漏級連接在一起的，整個個漏級用焊接材料直接焊接在金屬板上，就是mos的金屬背板，一般是銅鍍錫的），所以我們見到的mos一般金屬板和中間引腳（就是漏級）是完全導通的（有些特殊的封裝是可以做到金屬板和中間腳絕緣的）。

功率mos內部從漏級到源級是有一個二極管的，這個二極管基本上所有的功率mos都具有，和它本身結構有關系（不需要單獨制造，設計本身就有）。當然可以通過改變設計制造工藝，不造出這個二極管。但是這會影響芯片功率密度，要做到同樣耐壓和內阻，需要更大的芯片面積（因為結構不同）。大家只是知道這回事就行了。

我們所見的mos管，其實內部由成千上萬個小mos管并聯而成（實際數量一般是上千萬個，和芯片面積和工藝有關）。如果在工作中，有一個或幾個小管短路，則整個mos表現為短路，當然大電流短路mos可能直接燒斷了（有時表現為金屬板和黑色塑封間開裂），又表現為開路。大家可能會想這上千萬個小mos應該很容易出現一個或幾個壞的吧，其實真沒那么容易，目前的制造工藝基本保證了這些小單位各種參數高度一致性。它們的各種開關動作幾乎完全一致，當然最終燒壞時，肯定有先承受不了的小管先壞。所以管子的穩定性和制造工藝密不可分，差的工藝可能導致這些小管的參數不那么一致。有時一點小的工藝缺陷（比如一個1um甚至更小的顆粒如果在關鍵位置）往往會造成整個芯片（缺陷所在的管芯）報廢。

4、MOS管損壞主要原因

過流，大電流引起的高溫?fù)p壞（分持續大電流和瞬間超大電流脈沖導致結溫超過承受值）；過壓，源漏級大于擊穿電壓而擊穿。柵極擊穿，一般由于柵極電壓受外界或驅動電路損壞超過允許最高電壓（柵極電壓一般需低于20v安全）以及靜電損壞。
