開關電源,PCB

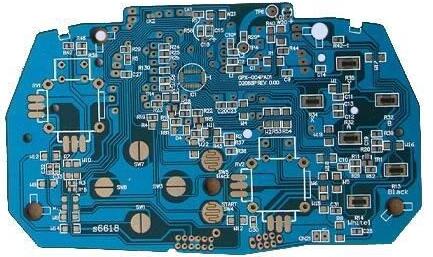

PCB概述

PCB（ Printed Circuit Board），中文名稱為印制電路板，又稱印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的載體。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。

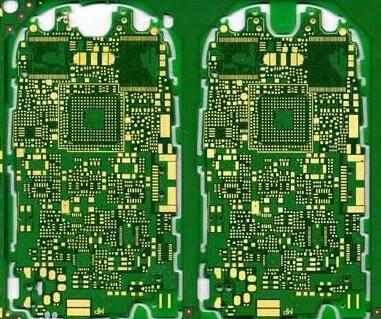

PCB的作用與發展

（一）作用

電子設備采用印制板后，由于同類印制板的一致性，從而避免了人工接線的差錯，并可實現電子元器件自動插裝或貼裝、自動焊錫、自動檢測，保證了電子設備的質量，提高了勞動生產率、降低了成本，并便于維修。

（二）發展

印制板從單層發展到雙面、多層和撓性，并且仍舊保持著各自的發展趨勢。由于不斷地向高精度、高密度和高可靠性方向發展，不斷縮小體積、減少成本、提高性能，使得印制板在未來電子設備的發展工程中，仍然保持著強大的生命力。

綜述國內外對未來印制板生產制造技術發展動向的論述基本是一致的，即向高密度，高精度，細孔徑，細導線，細間距，高可靠，多層化，高速傳輸，輕量，薄型方向發展，在生產上同時向提高生產率，降低成本，減少污染，適應多品種、小批量生產方向發展。印制電路的技術發展水平，一般以印制板上的線寬，孔徑，板厚/孔徑比值為代表.

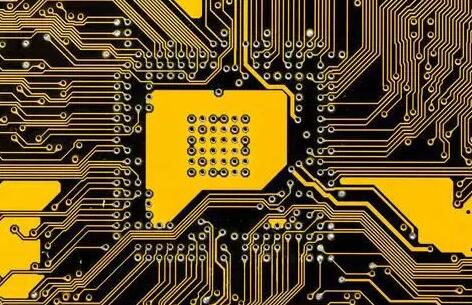

開關電源PCB的設計詳解

（一）從原理圖到PCB的設計流程

建立元件參數—>輸入原理網表—>設計參數設置—>手工布局—>手工布線—>驗證設計—>復查—>CAM輸出。

（二）參數設置

相鄰導線間距必須能滿足電氣安全要求，而且為了便于操作和生產，間距也應盡量寬些。最小間距至少要能適合承受的電壓，在布線密度較低時，信號線的間距可適當地加大，對高、低電平懸殊的信號線應盡可能地短且加大間距，一般情況下將走線間距設為8mil。

焊盤內孔邊緣到印制板邊的距離要大于1mm，這樣可以避免加工時導致焊盤缺損。當與焊盤連接的走線較細時，要將焊盤與走線之間的連接設計成水滴狀，這樣的好處是焊盤不容易起皮，而是走線與焊盤不易斷開。

（三）元器件布局

實踐證明，即使電路原理圖設計正確，印制電路板設計不當，也會對電子設備的可靠性產生不利影響。例如，如果印制板兩條細平行線靠得很近，則會形成信號波形的延遲，在傳輸線的終端形成反射噪聲；由于電源、地線的考慮不周到而引起的干擾，會使產品的性能下降，因此，在設計印制電路板的時候，應注意采用正確的方法。每一個開關電源都有四個電流回路：

1、電源開關交流回路

2、輸出整流交流回路

3、輸入信號源電流回路

4、輸出負載電流回路輸入回路

通過一個近似直流的電流對輸入電容充電，濾波電容主要起到一個寬帶儲能作用；類似地，輸出濾波電容也用來儲存來自輸出整流器的高頻能量，同時消除輸出負載回路的直流能量。

所以，輸入和輸出濾波電容的接線端十分重要，輸入及輸出電流回路應分別只從濾波電容的接線端連接到電源；如果在輸入/輸出回路和電源開關/整流回路之間的連接無法與電容的接線端直接相連，交流能量將由輸入或輸出濾波電容并輻射到環境中去。

建立開關電源布局的最好方法與其電氣設計相似，最佳設計流程如下：

1.放置變壓器

2.設計電源開關電流回路

3.設計輸出整流器電流回路

4.連接到交流電源電路的控制電路

設計輸入電流源回路和輸入濾波器 設計輸出負載回路和輸出濾波器根據電路的功能單元，對電路的全部元器件進行布局時，要符合以下原則：

1、首先要考慮PCB尺寸大小。PCB尺寸過大時，印制線條長，阻抗增加，抗噪聲能力下降，成本也增加；過小則散熱不好，且鄰近線條易受干擾。電路板的最佳形狀為矩形，長寬比為3：2或4：3，位于電路板邊緣的元器件，離電路板邊緣一般不小于2mm。

2、放置器件時要考慮以后的焊接，不要太密集

3、以每個功能電路的核心元件為中心，圍繞它來進行布局。元器件應均勻、 整齊、緊湊地排列在PCB上，盡量減少和縮短各元器件之間的引線和連接， 去耦電容盡量靠近器件的VCC。

4、在高頻下工作的電路，要考慮元器件之間的分布參數。一般電路應盡可能使元器件平行排列。這樣，不但美觀，而且裝焊容易，易于批量生產。

5、按照電路的流程安排各個功能電路單元的位置，使布局便于信號流通，并使信號盡可能保持一致的方向。

6、布局的首要原則是保證布線的布通率，移動器件時注意飛線的連接，把有連線關系的器件放在一起。

7、盡可能地減小環路面積，以抑制開關電源的輻射干擾。

（四）布線

開關電源中包含有高頻信號，PCB上任何印制線都可以起到天線的作用，印制線的長度和寬度會影響其阻抗和感抗，從而影響頻率響應。即使是通過直流信號的印制線也會從鄰近的印制線耦合到射頻信號并造成電路問題（甚至再次輻射出干擾信號）。因此應將所有通過交流電流的印制線設計得盡可能短而寬，這意味著必須將所有連接到印制線和連接到其他電源線的元器件放置得很近。

（五）檢查

布線設計完成后，需認真檢查布線設計是否符合設計者所制定的規則，同時也需確認所制定的規則是否符合印制板生產工藝的需求，一般檢查線與線、線與元件焊盤、線與貫通孔、元件焊盤與貫通孔、貫通孔與貫通孔之間的距離是否合理，是否滿足生產要求。電源線和地線的寬度是否合適，在PCB中是否還有能讓地線加寬的地方。注意：有些錯誤可以忽略，例如有些接插件的Outline的一部分放在了板框外，檢查間距時會出錯；另外每次修改過走線和過孔之后，都要重新覆銅一次。

（六）設計輸出

輸出光繪文件的注意事項：

1、需要輸出的層有布線層（底層）、絲印層（包括頂層絲印、底層絲印）、阻焊層（底層阻焊）、鉆孔層（底層），另外還要生成鉆孔文件（NC Drill）

2、設置絲印層的Layer時，不要選擇Part Type，選擇頂層（底層）和絲印層的Outline、Text、Line

3、在設置每層的Layer時，將Board Outline選上，設置絲印層的Layer時，不要選擇Part Type，選擇頂層（底層）和絲印層的Outline、Text、Lin

PCB的分類

根據電路層數分類：分為單面板、雙面板和多層板。常見的多層板一般為4層板或6層板，復雜的多層板可達幾十層。

PCB板有以下三種主要的劃分類型：

（一）單面板

單面板（Single-Sided Boards） 在最基本的PCB上，零件集中在其中一面，導線則集中在另一面上（有貼片元件時和導線為同一面，插件器件再另一面）。因為導線只出現在其中一面，所以這種PCB叫作單面板（Single-sided）。因為單面板在設計線路上有許多嚴格的限制（因為只有一面，布線間不能交叉而必須繞獨自的路徑），所以只有早期的電路才使用這類的板子。

（二）雙面板

雙面板（Double-Sided Boards） 這種電路板的兩面都有布線，不過要用上兩面的導線，必須要在兩面間有適當的電路連接才行。這種電路間的“橋梁”叫做導孔（via）。導孔是在PCB上，充滿或涂上金屬的小洞，它可以與兩面的導線相連接。因為雙面板的面積比單面板大了一倍，雙面板解決了單面板中因為布線交錯的難點（可以通過孔導通到另一面），它更適合用在比單面板更復雜的電路上。

（三）多層板

多層板（Multi-Layer Boards） 為了增加可以布線的面積，多層板用上了更多單或雙面的布線板。用一塊雙面作內層、二塊單面作外層或二塊雙面作內層、二塊單面作外層的印刷線路板，通過定位系統及絕緣粘結材料交替在一起且導電圖形按設計要求進行互連的印刷線路板就成為四層、六層印刷電路板了，也稱為多層印刷線路板。

板子的層數并不代表有幾層獨立的布線層，在特殊情況下會加入空層來控制板厚，通常層數都是偶數，并且包含最外側的兩層。大部分的主機板都是4到8層的結構，不過技術上理論可以做到近100層的PCB板。

大型的超級計算機大多使用相當多層的主機板，不過因為這類計算機已經可以用許多普通計算機的集群代替，超多層板已經漸漸不被使用了。因為PCB中的各層都緊密的結合，一般不太容易看出實際數目，不過如果仔細觀察主機板，還是可以看出來。
