mos管引腳順序

mos管引腳

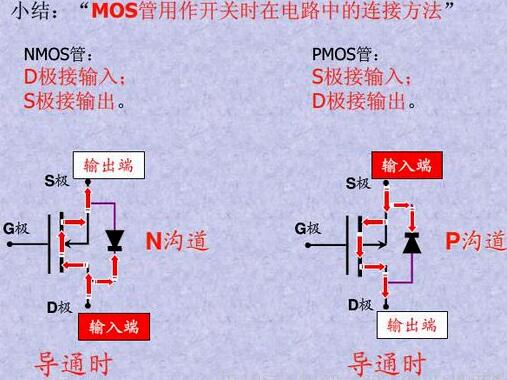

在了解mos管引腳順序之前，我們來了解一下mos管的引腳，G：gate 柵極；S：source 源極；D：drain 漏極。N溝道的電源一般接在D，輸出S，P溝道的電源一般接在S，輸出D。增強耗盡接法基本一樣。

這是MOS管熱釋電紅外傳感器，那個矩形框是感應窗口，G腳為接地端，D腳為內部MOS管漏極，S腳為內部MOS管源極。在電路中，G接地，D接電源正，紅外信號從窗口輸入，電信號從S輸出。

mos管引腳順序詳解

mos管引腳順序詳解，如下：MOS管是金屬(Metal)—氧化物(Oxid)—半導體(Semiconductor)場效應晶體管。市面上常有的一般為N溝道和P溝道。N溝道的電源一般接在D，輸出S，P溝道的電源一般接在S，輸出D。

管子正面正對自己 ，管腳朝下從左至右依次是柵極（G）、漏極（D）、源極（S）。

mos管引腳順序-mos管引腳怎么區分管腳測定方法

柵極G的測定：用萬用表R&TImes;100檔，測任意兩腳之間正反向電阻，若其中某次測得電阻為數百Ω），該兩腳是D、S，第三腳為G。

漏極D、源極S及類型判定：用萬用表R&TImes;10kΩ檔測D、S問正反向電阻，正向電阻約0.2&TImes;10kΩ，反向電阻（5一∞）X100kΩ。在測反向電阻時，紅表筆不動，黑表筆脫離引腳后，與G碰一下，然后回去再接原引腳，出現兩種情況：

a．若讀數由原來較大值變?yōu)?（0×10kΩ），則紅表筆所接為S，黑表筆為D。用黑表筆接觸G有效，使MOS管D、S間正反向電阻值均為0Ω，還可證明該管為N溝道。

b．若讀數仍為較大值，黑表筆不動，改用紅表筆接觸G，碰一下之后立即回到原腳，此時若讀數為0Ω，則黑表筆接的是S極、紅表筆為D極，用紅表筆接觸G極有效，該MOS管為P溝道。

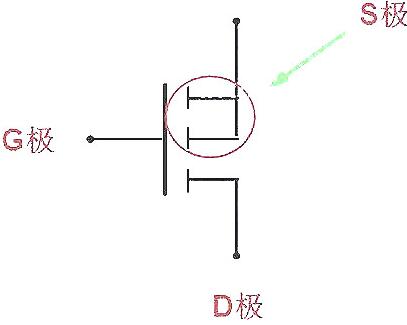

G極，不用說比較好認。

S極，不論是p溝道還是N溝道，兩根線相交的就是；

D極，不論是p溝道還是N溝道，是單獨引線的那邊。

判定柵極G：將萬用表撥至R&TImes;1k檔，用萬用表的負極任意接一電極，另一只表筆依次去接觸其余的兩個極，測其電阻。若兩次測得的電阻值近似相等，則負表筆所接觸的為柵極，另外兩電極為漏極和源極。漏極和源極互換，若兩次測出的電阻都很大，則為N溝道；若兩次測得的阻值都很小，則為P溝道。

判定源極S、漏極D：在源-漏之間有一個PN結，因此根據PN結正、反向電阻存在差異，可識別S極與D極。用交換表筆法測兩次電阻，其中電阻值較低（一般為幾千歐至十幾千歐）的一次為正向電阻，此時黑表筆的是S極，紅表筆接D極。

MOS管如何快速判斷與好壞及引腳性能

1、用10K檔，內有15伏電池。可提供導通電壓。

2、因為柵極等效于電容，與任何腳不通，不論N管或P管都很容易找出柵極來，否則是壞管。

3、利用表筆對柵源間正向或反向充電，可使漏源通或斷，且由于柵極上電荷能保持，上述兩步可分先后，不必同步，方便。但要放電時需短路管腳或反充。

4、大都源漏間有反并二極管，應注意，及幫助判斷。

5、大都封莊為字面對自已時，左柵中漏右源。以上前三點必需掌握，后兩點靈活運用，很快就能判管腳，分好壞。

如果對新拿到的不明MOS管，可以通過測定來判斷腳極，只有準確判定腳的排列，才能正確使用。
